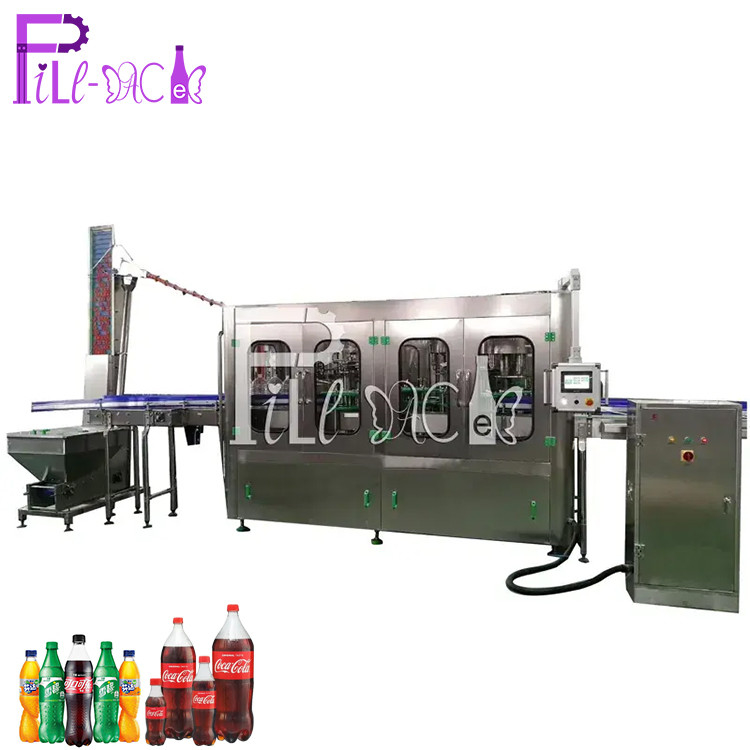

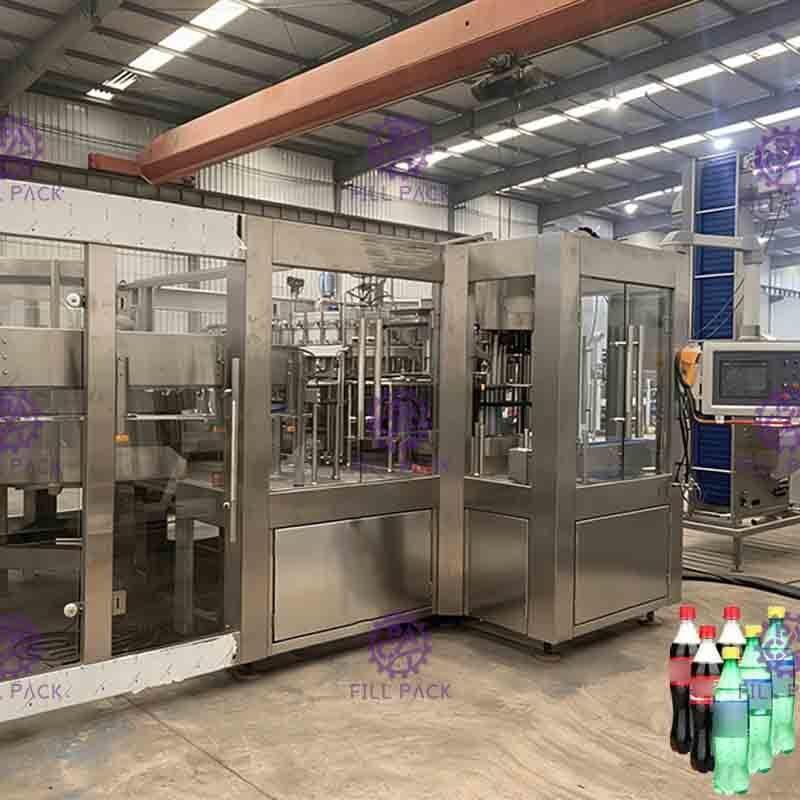

Antiseptik Sterilize Dolum Makinesi PET Gazlı İçecek / Gaz Su Monoblok

PET gazlı içecek/gaz su dolum makinası

DCGF32-32-10

Ürün Açıklaması

Ekipman, gazlı içecek içecekleri üretmek için kullanılır.Durulama, doldurma ve kapatma tek bir makinede entegre edilmiştir. Tasarımda Japonya ve Almanya'dan gelen en ileri teknoloji kullanılmıştır.Şişe yıkama işleminde yay krampları kullanılır.Boş şişeler taşıma rayı boyunca 180° döndürülebilir.İki kez iç ve dış yıkama vardır, şişe yıkamanın verimi yüksektir. Sabit sıvı yüzey dolgusu kullanılır.Doldurma hızlıdır, sıvı miktarı doğru bir şekilde kontrol edilir ve damlama ve sızıntı önlenir. Valf açma cihazı: cihaz, hava silindiri, elektromanyetik ters çevirme valfi ve sinyal algılama elemanından oluşur.Bir şişe olduğunda, şişe yakınlık anahtarı sinyali ile algılanacak, aynı zamanda elektromanyetik ters çevirme valfi hareketini yapacak, açık valf silindiri tetiklenecek, doldurma valfini açık şişirilebilir dolum yapacak;şişe olmadığında, elektromanyetik ters çevirme valfi güç kaybı, sıvı deposu valf çubuğu geri çekilmiş, doldurma valfinin açılmamasını sağlayın, tankta CO2 kaçışını önleyin. Valf kapatma cihazı ve egzoz kam valfi kapatma cihazı doldurulduktan sonra zorlanır, kontrol valfi çubuğu kapalı konuma getirin, hava enjeksiyon valfini ve sıvı valfini aynı anda kapatın ve ardından egzoz kamı ile egzoz valfi çubuğunu, şişedeki CO2'yi itin, valften, egzoz valfi çubuğundan şişe kabarcığı oluşmasını önleyin yaklaşık 3 mm pozisyona eşit şekilde itin. Sıvı kolunun kontrol edilmesi kolaydır.

Tüm konstrüksiyon SUS304'ten yapılmıştır, Doldurma vanasının içinde ölü köşe yoktur. Vidalı kapak için manyetik tork kullanılır.Vidalı kapağın gücü kademesiz olarak ayarlanabilir.Vidalı kapağın gücü de sabitlenebilir ve kapaklar zarar görmez, kapak güvenilirdir. Tüm makine, insan-makine arayüzü olarak dokunmatik ekranlı PLC tarafından kontrol edilir.Depolama tankındaki içecek miktarı otomatik olarak kontrol edilebilir.Şişe olmadığında doldurma ve kapatma otomatik olarak durdurulacaktır.Şişeler yanlış sıkıldığında veya kapakları olmadığında makine otomatik olarak durdurulabilir. Frekans değiştirme teknolojisi kullanılarak uykusuz bir şekilde çalışma hızı ayarlanır.Üretim kapasitesi dijital olarak görüntülenebilir ve rahatlıkla ayarlanabilir.

Teknik parametreler

Yıkama kısmı

1) Aşağı çerçeve hariç, transmisyon parçaları ve yapılması gereken bazı parçalar
özel malzemeler.Diğer yedek parçalar 304 paslanmaz çelikten imal edilmiştir.
2) Rulman paslanmaz çelikten, sızdırmazlık halkası EPDM malzemeden ve
plastik UMPE'den yapılmıştır.
3) Kıskaç paslanmaz çelikten yapılmıştır, darboğazın tutulduğu konum da paslanmaz çelikten yapılmıştır, geleneksel kauçuk kıskaçla karşılaştırıldığında çok daha hijyeniktir, dayanıklıdır ve hızlı aşınan parçalar yoktur, darboğazın vida parçaları kauçuk kıskaç tarafından kirlenmekten kaçınabilir.

Doldurma Parçası
1) Doldurma vanası, izobar makine vanası, Yüksek hız ve büyük akış, yüksek doğruluk doldurma vanası, doldurma hızı hızlı, sıvı seviyesi sabittir.

2) Ana tahrik dişli tahrikinden bağımsız, yüksek verimlilik, küçük gürültü, uzun ömür, bakım gerektirmez, dönüştürücü ana motor hızını kontrol edebilir, makine Değişken frekanslı değişken hızı benimser, tüm operasyon alanı, motor tabanı karbon içeren paslanmaz çeliktir çelik.
3) Kılavuz şişe sistemi, basit yapı, şişe stiline göre değişebilir.
4) Şişe yok, dolum yok.

5) Tüm makine PLC tarafından otomatik olarak kontrol edilebilir.
6) Doldurma hidrolik malzemesi sıvı seviyesi yüksekliği, sıvı seviyesi probu kontrolünü, sıvı seviyesini sabit tutar, güvenilir dolumu benimser.
7) Çin'deki en iyi valf olan Nanjing'den satın alınan seviye yüksekliği ayarlanabilir.
8) Makinanın önemli aksamları ve elektrik aksamları ithal üretimdir.
9) Doldurma hidrolik malzemesi otomatik olarak kontrol edilebilir ve CIP yıkama konnektörüne sahiptir.



Kapak Parçası

Bu ünite, 3'ü 1 arada makinenin en yüksek doğruluk derecesidir, makinenin istikrarlı çalışması ve ürün kalitesi için önemlidir.Vidalama kapağının özelliği aşağıdaki gibidir:
1) Vidalı kapak başlığı (kapak kalitesini garanti edebilen ana parçalar), uzman manyetik çeliğin tasarımını geliştirir, bu iyileştirme kusurlu kapatma oranını daha iyi azaltabilir ve geleneksel karakteri kolay ayarlayabilir ve vidalama torkunu ayarlayabilir kapatma kafası.

2) Vidalı kapak başlığı çift amaçlı bir tasarımdır;düz şapka ve spor şapka için uygundur.
3) Kapak düşürme kılavuzuna ters kapağı çıkarıp ters kapağın geçmesini engelleyen aparat yerleştirilmiştir.Kapak yükleme sistemi ile geçiş.
4) Kapak düşme kılavuzuna bir grup fotoelektrik anahtar yerleştirilmiştir.Kılavuzda kapak olmadığında makine duracaktır
5) Vidalama kapağına bir şişe girişi algılama anahtarı yerleştirilmiştir.
6) Kapak düşme kılavuzu ile dürtme kapak plakası arasındaki bağlantıda bir kapak kilit silindiri vardır.Beslemenin kapak olmadığı anlaşılmıştır.
8) Farklı şişe yüksekliklerine uyum sağlamak için döner parçaların yüksekliğini ayarlayarak.
9) Vidalı kapağın motivasyonu, çerçevedeki tahrikli sistemden alınır ve dişli tarafından geçirilir.
10) Vidalama kapağının ana parçaları, dijital kontrol işleme merkezi tarafından işlenir.



Detaylı Görseller

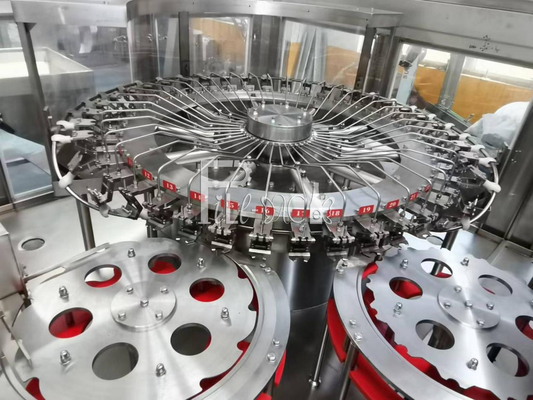

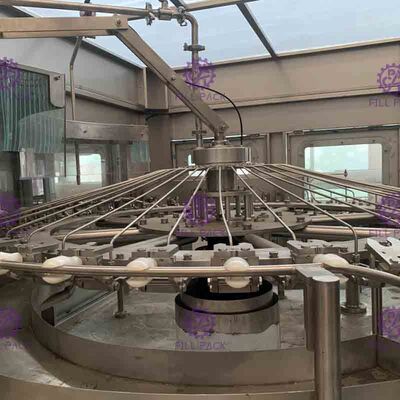

Yıkama Bölümü

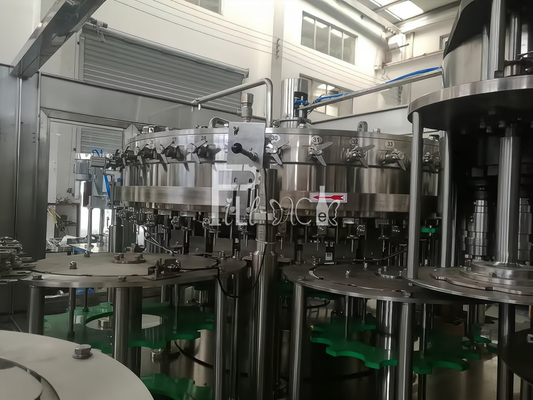

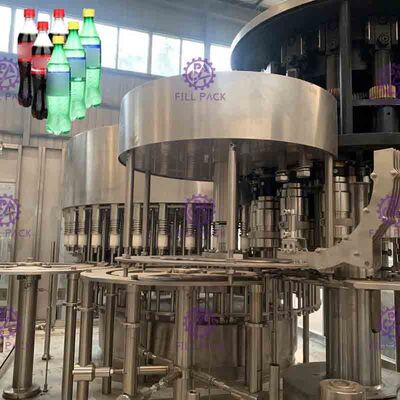

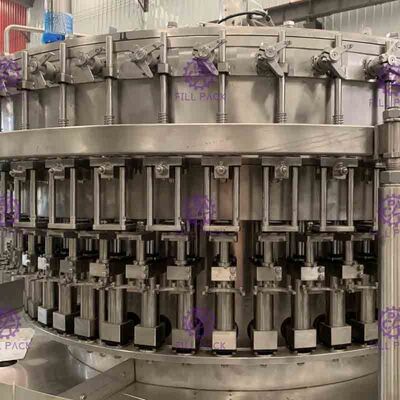

Doldurma Parçası

Kapak Parçası
