3 1 Monoblok Cam Şişe Gazlı İçecek Dolum Makinesi Çekme Halkası Kapaklı Soda Su Dolum Ekipmanı
Ürün ayrıntıları:
Menşe yeri: | Zhangjiagang, Çin |
Marka adı: | FILLPACK |
Sertifika: | CE/ISO9001 |
Model numarası: | DCGF12-12-6/DCGF18-18-6/DCGF24-24-8/DCGF32-32-10/DCGF40-40-12 |
Ödeme & teslimat koşulları:
Min sipariş miktarı: | 1 takım |
---|---|
Fiyat: | 23500USD |
Ambalaj bilgileri: | ahşap kasa |
Teslim süresi: | Mevduat Sonrası 25 İş Günü |
Ödeme koşulları: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Yetenek temini: | Ayda 20 Takım |
Detay Bilgi |
|||
Machinery Capacity: | 3000-12000BPH | Bottle type: | Glass Bottle |
---|---|---|---|
Cap type: | Pull Ring Cap | Filling material: | Carbonated soft drink |
Washing head: | 12/18/24/32/40 | Filling head: | 12/18/24/32/40 |
Capping head: | 6/8/10/12 | Compressed air pressure: | 0.7Mpa |
Filling temperature: | ≤4℃ | Air consumption: | 160KG-600KG |
Vurgulamak: | 3 In 1 Soda Water Filling Equipment,0.7Mpa Carbonated Soft Drink Filling Machine,Glass Bottle Carbonated Drink Filling Machine |
Ürün Açıklaması
3 1 Monoblok Cam Şişe Gazlı İçecek Dolum Makinesi Halka Çekme Kapaklı Soda Su Dolum Ekipmanları
>>>Üretim Hattına Genel Bakış:
Ekipman gazlı içecek içecekleri üretmek için kullanılır.Durulama, doldurma ve kapatma tek bir makinede entegre edilmiştir. Tasarımda Japonya ve Almanya'dan gelen en ileri teknoloji kullanılmaktadır.Şişe yıkama işleminde bahar krampları kullanılır.Boş şişeler taşıma rayı boyunca 180° döndürülebilir.İki kez iç ve dış yıkama vardır, şişe yıkama verimliliği yüksektir. Sabit sıvı yüzey dolgusu kullanılır.Doldurma hızlıdır, sıvı miktarı hassas bir şekilde kontrol edilir ve damlama ve sızıntı önlenir. Valf açma cihazı: Cihaz, hava silindiri, elektromanyetik yön değiştirme valfi ve sinyal algılama elemanından oluşur.Bir şişe olduğunda, şişe yakınlık anahtarı sinyali ile algılanır, aynı zamanda elektromanyetik ters valf hareketini yapar, açık valf silindiri tetiklenir, doldurma valfini şişirilebilir doldurmayı açar;şişe olmadığında, elektromanyetik geri vites valfi güç kaybı, sıvı deposu valf çubuğu geri çekilir, doldurma valfinin açılmamasını sağlar, tankta CO2 kaçışını önler. Valf kapatma cihazı ve egzoz kam valfi kapatma cihazı doldurmadan sonra zorlanır, kontrol valf çubuğunu kapalı konuma getirin, hava enjeksiyon valfini ve sıvı valfini aynı anda kapatın ve ardından egzoz kamıyla egzoz valfi çubuğunu, şişedeki CO2'yi itin, şişenin valften, egzoz valfinden kabarmasını önleyin çubuk yaklaşık 3 mm pozisyona eşit olarak itin. Sıvı kolunun kontrolü kolaydır.Tüm konstrüksiyon SUS304'ten yapılmıştır, Doldurma valfinin içinde ölü köşe yoktur. Vidalı kapak için manyetik tork kullanılır.Vidalı kapağın gücü kademesiz olarak ayarlanabilir.Vidalı kapağın gücü de sabitlenebilir ve kapaklar zarar görmez, kapak güvenilirdir. Tüm makine, insan-makine arayüzü olarak dokunmatik ekranlı PLC tarafından kontrol edilir.Depolama tankındaki içecek miktarı otomatik olarak kontrol edilebilir.Şişe olmadığında doldurma ve kapatma işlemi otomatik olarak durdurulacaktır.Şişeler yanlış sıkıldığında veya kapak bulunmadığında makine otomatik olarak durdurulabilir. Çalışma hızını uykusuz bir şekilde ayarlamak için frekans değiştirme teknolojisi kullanılmaktadır.Üretim kapasitesi dijital olarak görüntülenebilir ve uygun şekilde ayarlanabilir.

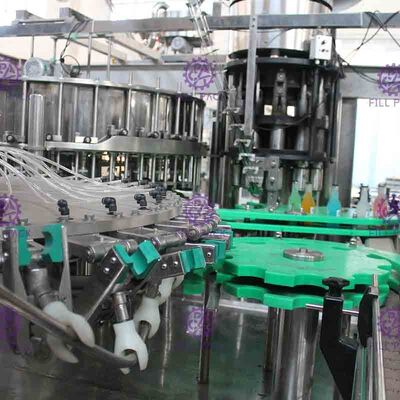

Durulama parçası
1) Alt iskelet, şanzıman parçaları ve özel malzemelerden yapılması gereken bazı parçalar hariç.Diğer yedek parçalar 304 paslanmaz çelikten imal edilmiştir.
2) Makaralı rulman paslanmaz çelikten, sızdırmazlık halkası EPDM malzemeden ve plastik UMPE'den yapılmıştır.
3) Tutucu paslanmaz çelikten yapılmıştır, darboğazın tutulduğu konum da geleneksel kauçuk tutucuya kıyasla paslanmaz çelikten yapılmıştır, çok hijyen, dayanıklıdır ve hızlı aşınma parçaları yoktur, darboğazın vida parçaları lastik tutucu tarafından kirlenmeyi önleyebilir.
4) Yüksek verimli püskürtme nozulu ile donatılmış tutucu, şişenin iç duvarının herhangi bir pozisyonuna gelişebilir ve durulama suyundan tasarruf edebilir.Püskürtme memesinin üzerinde su dökülmesini önleyen bir kapak vardır;ve nozulların altında düzenleyici geri dönüşüm yuvası ve geri dönüşüm boruları vardır.5) Durulama süresi 4 saniye garanti edilebilir.
6) Farklı şişe yüksekliğine uyum sağlamak için döner parçaların yüksekliğini ayarlayarak.
7) Motivasyon, dişli tarafından geçirilen çerçevede tahrik edilen sistemden elde edilir.
8) Durulama suyunun temini solenoid valf ile kontrol edilir.

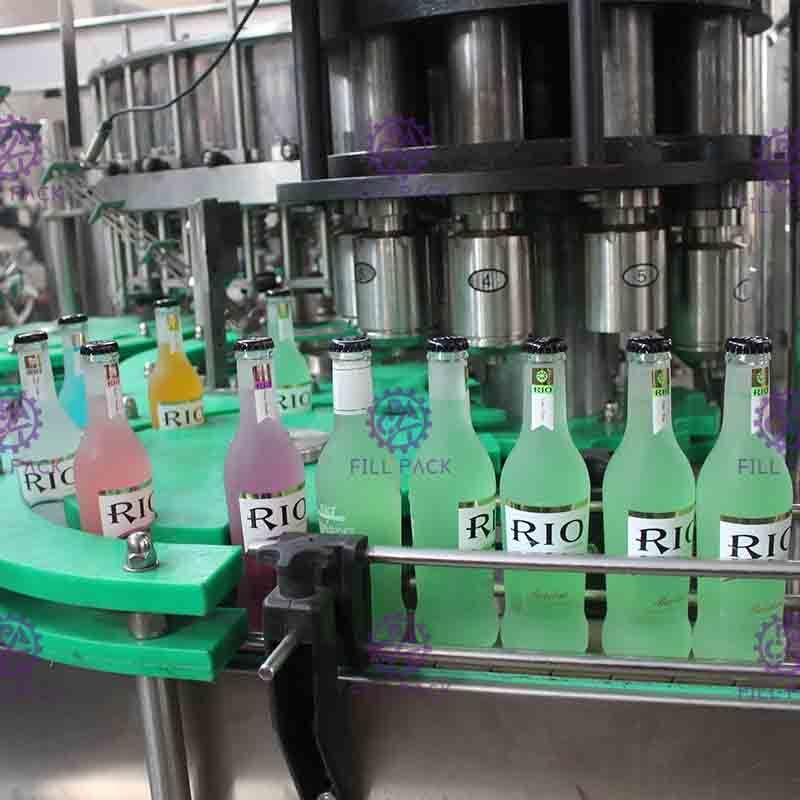

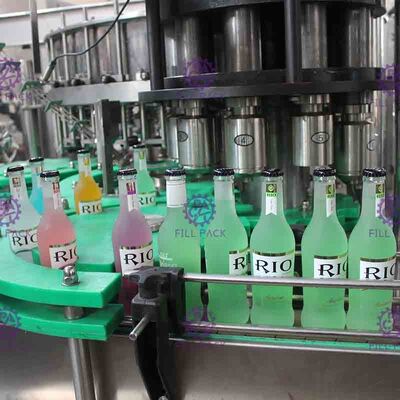

Doldurma parçası
1. Dolum vanası izobar makine vanası kullanın, Yüksek hız ve büyük akış, yüksek hassasiyetli doldurma vanası, hızlı doldurma hızı, sıvı seviyesi sabittir.
2. Ana tahrik dişli tahrik bağımsız, yüksek verimlilik, küçük gürültü, uzun ömür, bakım gerektirmeyen, dönüştürücü ana motor hızını kontrol edebilir, makine Değişken frekanslı değişken hız benimser, tüm operasyon alanı, motor tabanı paslanmaz çeliktir karbon içerir çelik.
3. Kılavuz şişe sistemi, basit yapı, şişe stiline göre değişebilir.
4. Şişe yok, doldurma yok.
5. Tüm makine PLC tarafından otomatik olarak kontrol edilebilir.
6. Sıvı seviyesi, hava devresi kesildiğinde ve sıvı akışı durdurduğunda dolum borusunun sonuna ulaşır ve doldurma borusu uzunluğunu değiştirir, doldurma kolu yüksekliğini değiştirebilir.
7. Seviye yüksekliği ayarlanabilir, Çin'deki en iyi vana olan Nanjing'den satın alınabilir.
8. Makinenin önemli parçaları ve elektrik elemanları ithal markadır.
9. Egzoz valfinin çubuğu, şişe doldurma valfinden çıkarıldığında köpürmemesini sağlamak için şişenin üst kısmından kalan sıkıştırılmış havayı kademeli olarak atmosfere boşaltmak için egzoz kamı tarafından itilir.
10.Dolum sistemi boru hattını yıkamak için bir CIP sirkülasyon sistemi bağlayabilir. Bu sistem sıvı borusunu, sıvı tankını ve doldurma vanasını vb. etkin bir şekilde temizleyebilir.

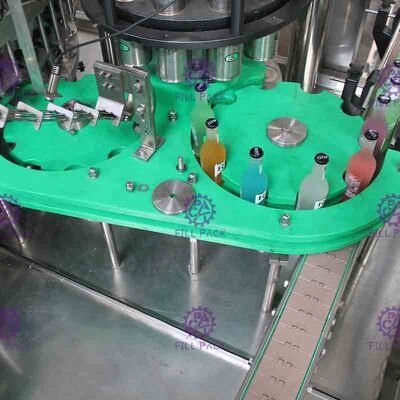

kapatma parçası
1) Kapak dağıtma oluğu, ters kapak durdurma ve ters kapak toplama mekanizması ile donatılmıştır.
2) Kapak dağıtım oluğu, oluğun içinde kapak olmadığında kapağı durdurmak için bir fotosel anahtarı ile donatılmıştır.
3) Kapak, giriş şişesi algılama anahtarı ile donatılmıştır.
4) Kapakların hasarını azaltmak için kapak düzenlemesinin santrifüj yolu benimsenmiştir.
5) Kapak asansörünün açılıp kapanmasını kontrol etmek için bir kapak kontrol sistemi uygulanır.
6) Bezin sağlıklı ve güvenilir olmasını sağlamak için paslanmaz çelik piston ve mekanik karıştırma bezi.Kapak, kırık şişe sayısını azaltabilecek dışarı yükleme işlevine sahiptir.
7) Doğru kapak yüklemesi için özel kapak sabitleme ve boşaltma kalıbı;
1) Kapak dağıtma oluğu, ters kapak durdurma ve ters kapak toplama mekanizması ile donatılmıştır.
2) Kapak dağıtım oluğu, oluğun içinde kapak olmadığında kapağı durdurmak için bir fotosel anahtarı ile donatılmıştır.
3) Kapak, giriş şişesi algılama anahtarı ile donatılmıştır.
4) Kapakların hasarını azaltmak için kapak düzenlemesinin santrifüj yolu benimsenmiştir.
5) Kapak asansörünün açılıp kapanmasını kontrol etmek için bir kapak kontrol sistemi uygulanır.
6) Bezin sağlıklı ve güvenilir olmasını sağlamak için paslanmaz çelik piston ve mekanik karıştırma bezi.Kapak, kırık şişe sayısını azaltabilecek dışarı yükleme işlevine sahiptir.
7) Doğru kapak yüklemesi için özel kapak sabitleme ve boşaltma kalıbı;
parametreler
modeli: |
DCGF12-12-6
|
DCGF18-18-6
|
DCGF24-24-8
|
DCGF32-32-10
|
DCGF40-40-12
|
Kapasite | 0-3000BPH | 0-5000BPH | 0-7000BPH | 0-9000BPH | 0-12000BPH |
Uygulanabilir şişe: |
Cam şişe, Çekme Halkası Kapağı
|
||||
Uygulanabilir doldurma içeriği: | gazlı içecek/gazlı su | ||||
Uygulanabilir doldurma aralığı: | 200-1500ml | ||||
Ana motor Gücü: | 5KW | 5.5KW | 6.5KW | 6.5KW | 8KW |
Hava tüketimi: | 160kg |
200kg
|
300kg | 500KG | 600kg |
Durulama basıncı: | 0.2Mpa | 0.2Mpa | 0.2Mpa | 0.2Mpa | 0.2Mpa |
Dolum sıcaklığı: | ≤4 ℃ | ≤4 ℃ | ≤4 ℃ | ≤4 ℃ | ≤4 ℃ |
Doldurma hassasiyeti: | ≤±2mm | ≤+2mm | ≤+2mm | ≤+2mm | ≤+2mm |
Doldurma basıncı: | 0.28Mpa | 0.28Mpa |
0.28Mpa
|
0.28Mpa | 0.28Mpa |
Basınçlı hava basıncı: | 0.7Mpa | 0.7Mpa | 0.7Mpa | 0.7Mpa | 0.7Mpa |
Malzeme: | Gövde-SUS304 | ||||
Boyut (mm): | 2200*1600*2200 | 2400*1900*2200 | 2800*2150*2200 | 3700*2800*2200 | 4200*2850*2200 |
Ağırlık: | 3200KG | 4000KG | 4700KG | 5700KG | 6300KG |
