3'ü 1 Arada Monoblok Gazlı İçecek Dolum Kapatma Makinesi Vidalı Kapaklı Plastik Şişe
Ürün ayrıntıları:
| Menşe yeri: | Zhangjiagang, Çin |
| Marka adı: | FILLPACK |
| Sertifika: | CE/ISO9001 |
| Model numarası: | DCGF12-12-4/DCGF18-18-6/DCGF24-24-8/DCGF32-32-10/DCGF40-40-12/DCGF50-50-15/DCGF60-60-15 |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 takım |
|---|---|
| Fiyat: | 19000USD |
| Ambalaj bilgileri: | ahşap kasa |
| Teslim süresi: | Mevduat Sonrası 25 İş Günü |
| Ödeme koşulları: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Yetenek temini: | Ayda 20 Takım |
|
Detay Bilgi |
|||
| Makine Kapasitesi: | 3000-18000BPH | Şişe tipi: | plastik şişe |
|---|---|---|---|
| Dolgu malzemesi: | Gazlı Meşrubat | Dolum kafası: | 12/18/24/32/40/50/60 |
| başlık: | 4/6/8/10/12/15 | Dolum sıcaklığı: | ≤4 ℃ |
| Basınçlı Hava Basıncı: | 0.7MPa | Boyut: | 2800*2150*2200mm |
| Gerilim: | 380V/220V 50HZ | Ağırlık: | 4500 KG |
| Vurgulamak: | Monoblok Gazlı İçecek Dolum Makinesi,3000BPH Gazlı İçecek Dolum Makinesi,0.7 Mpa Gazlı İçecek Dolum Makinesi |
||
Ürün Açıklaması
3 1 Monoblok Plastik Şişe Gazlı İçecek Soda Su Meşrubat İçin Vidalı Kapaklı Dolum Kapatma Makinesi
>>>Üretim Hattına Genel Bakış:
Ekipman gazlı içecek içecekleri üretmek için kullanılır.Durulama, doldurma ve kapatma tek bir makinede entegre edilmiştir. Tasarımda Japonya ve Almanya'dan gelen en ileri teknoloji kullanılmaktadır.Şişe yıkama işleminde bahar krampları kullanılır.Boş şişeler taşıma rayı boyunca 180° döndürülebilir.İki kez iç ve dış yıkama vardır, şişe yıkama verimliliği yüksektir. Sabit sıvı yüzey dolgusu kullanılır.Doldurma hızlıdır, sıvı miktarı hassas bir şekilde kontrol edilir ve damlama ve sızıntı önlenir. Valf açma cihazı: Cihaz, hava silindiri, elektromanyetik yön değiştirme valfi ve sinyal algılama elemanından oluşur.Bir şişe olduğunda, şişe yakınlık anahtarı sinyali ile algılanır, aynı zamanda elektromanyetik ters valf hareketini yapar, açık valf silindiri tetiklenir, doldurma valfini şişirilebilir doldurmayı açar;şişe olmadığında, elektromanyetik geri vites valfi güç kaybı, sıvı deposu valf çubuğu geri çekilir, doldurma valfinin açılmamasını sağlar, tankta CO2 kaçışını önler. Valf kapatma cihazı ve egzoz kam valfi kapatma cihazı doldurmadan sonra zorlanır, kontrol valf çubuğunu kapalı konuma getirin, hava enjeksiyon valfini ve sıvı valfini aynı anda kapatın ve ardından egzoz kamıyla egzoz valfi çubuğunu, şişedeki CO2'yi itin, şişenin valften, egzoz valfinden kabarmasını önleyin çubuk yaklaşık 3 mm pozisyona eşit olarak itin. Sıvı kolunun kontrolü kolaydır.Tüm konstrüksiyon SUS304'ten yapılmıştır, Doldurma valfinin içinde ölü köşe yoktur. Vidalı kapak için manyetik tork kullanılır.Vidalı kapağın gücü kademesiz olarak ayarlanabilir.Vidalı kapağın gücü de sabitlenebilir ve kapaklar zarar görmez, kapak güvenilirdir. Tüm makine, insan-makine arayüzü olarak dokunmatik ekranlı PLC tarafından kontrol edilir.Depolama tankındaki içecek miktarı otomatik olarak kontrol edilebilir.Şişe olmadığında doldurma ve kapatma işlemi otomatik olarak durdurulacaktır.Şişeler yanlış sıkıldığında veya kapak bulunmadığında makine otomatik olarak durdurulabilir. Çalışma hızını uykusuz bir şekilde ayarlamak için frekans değiştirme teknolojisi kullanılmaktadır.Üretim kapasitesi dijital olarak görüntülenebilir ve uygun şekilde ayarlanabilir.

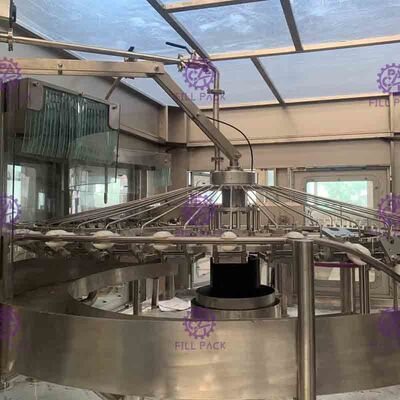

Durulama parçası
1) Alt iskelet, şanzıman parçaları ve özel malzemelerden yapılması gereken bazı parçalar hariç.Diğer yedek parçalar 304 paslanmaz çelikten imal edilmiştir.
2) Makaralı rulman paslanmaz çelikten, sızdırmazlık halkası EPDM malzemeden ve plastik UMPE'den yapılmıştır.
3) Tutucu paslanmaz çelikten yapılmıştır, darboğazın tutulduğu konum da geleneksel kauçuk tutucuya kıyasla paslanmaz çelikten yapılmıştır, çok hijyen, dayanıklıdır ve hızlı aşınma parçaları yoktur, darboğazın vida parçaları lastik tutucu tarafından kirlenmeyi önleyebilir.
4) Yüksek verimli püskürtme nozulu ile donatılmış tutucu, şişenin iç duvarının herhangi bir pozisyonuna gelişebilir ve durulama suyundan tasarruf edebilir.Püskürtme memesinin üzerinde su dökülmesini önleyen bir kapak vardır;ve nozulların altında düzenleyici geri dönüşüm yuvası ve geri dönüşüm boruları vardır.5) Durulama süresi 4 saniye garanti edilebilir.
6) Farklı şişe yüksekliğine uyum sağlamak için döner parçaların yüksekliğini ayarlayarak.
7) Motivasyon, dişli tarafından geçirilen çerçevede tahrik edilen sistemden elde edilir.
8) Durulama suyunun temini solenoid valf ile kontrol edilir.

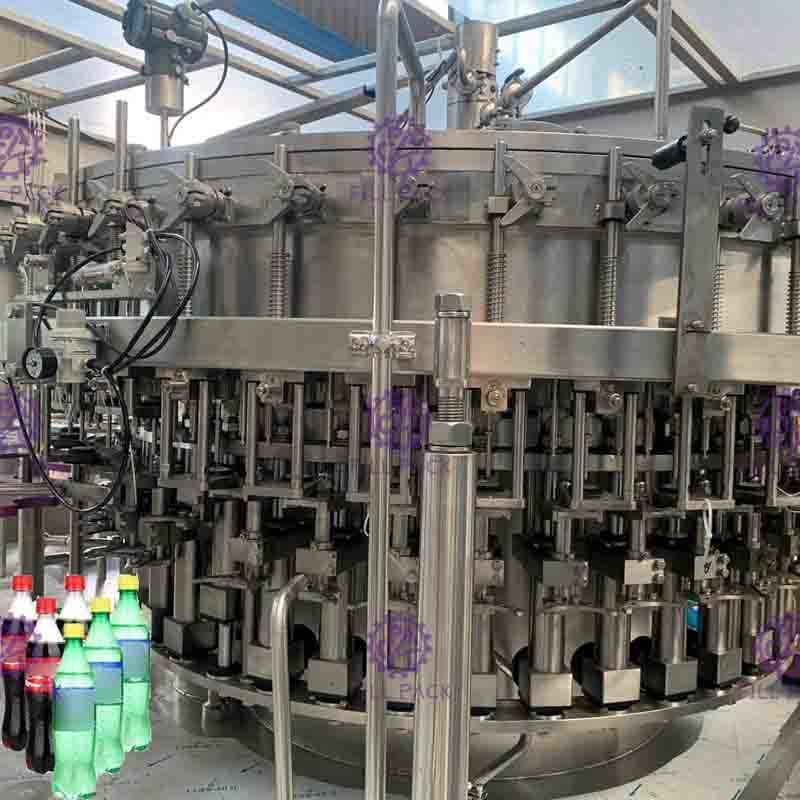

Doldurma parçası
1. Dolum vanası izobar makine vanası kullanın, Yüksek hız ve büyük akış, yüksek hassasiyetli doldurma vanası, hızlı doldurma hızı, sıvı seviyesi sabittir.
2. Ana tahrik dişli tahrik bağımsız, yüksek verimlilik, küçük gürültü, uzun ömür, bakım gerektirmeyen, dönüştürücü ana motor hızını kontrol edebilir, makine Değişken frekanslı değişken hız benimser, tüm operasyon alanı, motor tabanı paslanmaz çeliktir karbon içerir çelik.
3. Kılavuz şişe sistemi, basit yapı, şişe stiline göre değişebilir.
4. Şişe yok, doldurma yok.

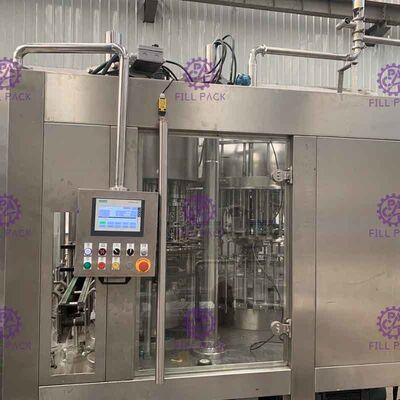

5. Tüm makine PLC tarafından otomatik olarak kontrol edilebilir.
6. Sıvı seviyesi, hava devresi kesildiğinde ve sıvı akışı durdurduğunda dolum borusunun sonuna ulaşır ve doldurma borusu uzunluğunu değiştirir, doldurma kolu yüksekliğini değiştirebilir.
7. Seviye yüksekliği ayarlanabilir, Çin'deki en iyi vana olan Nanjing'den satın alınabilir.
8. Makinenin önemli parçaları ve elektrik elemanları ithal markadır.
9. Egzoz valfinin çubuğu, şişe doldurma valfinden çıkarıldığında köpürmemesini sağlamak için şişenin üst kısmından kalan sıkıştırılmış havayı kademeli olarak atmosfere boşaltmak için egzoz kamı tarafından itilir.
10.Dolum sistemi boru hattını yıkamak için bir CIP sirkülasyon sistemi bağlayabilir. Bu sistem sıvı borusunu, sıvı tankını ve doldurma vanasını vb. etkin bir şekilde temizleyebilir.

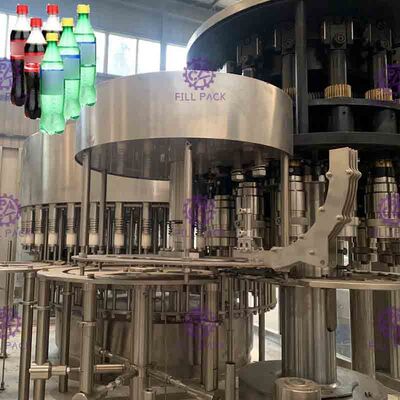

kapatma parçası
Bu ünite 3'ü 1 arada makinenin en yüksek doğruluk derecesidir, makinenin stabil çalışması ve ürün kalitesi için önemlidir.Vidalama kapağının özellikleri aşağıdaki gibidir:
1) Vidalama başlığı (kapama kalitesini garanti eden ana parçalar), uzman manyetik çeliğin tasarımını geliştirir, bu iyileştirme kusurlu kapak oranını daha iyi azaltabilir ve vidalama torkunun ayarlanması ve ayarlanması kolay geleneksel karakter kapak başlığı.
2) Vidalı kapak başlığı çift amaçlı tasarımdır;düz şapka ve spor şapka için uygundur.
3) Ters kapağı çıkarabilen ve ters kapağın geçmesini önleyen cihaz kapak düşürme kılavuzuna yerleştirilmiştir.Kapak yükleme sistemi ile geçiş.
4) Kapak düşürme kılavuzuna bir grup fotoelektrik anahtar yerleştirilmiştir.Kılavuzda kapak olmadığında makine duracaktır.
5) Vidalı kapağın üzerine bir şişe giriş algılama anahtarı yerleştirilmiştir.
6) Kapak düşürme kılavuzu ile itme kapak plakası arasındaki bağlantıda bir kapak kilit silindiri vardır.Besleme yok, kapak yok.
7) Farklı şişe yüksekliğine uyum sağlamak için döner parçaların yüksekliğini ayarlayarak.
8) Vidalı kapağın motivasyonu, çerçevedeki tahrikli sistemden türetilir ve dişli ile geçirilir.
9) Vidalama kapağının ana parçaları, dijital kontrol işleme merkezi tarafından işlenir.
parametreler
|
modeli:
|
DCGF12-12-4
|
DCGF18-18-6
|
DCGF24-24-8
|
DCGF32-32-10
|
|
Kapasite
|
0-3000BPH
|
0-5000BPH
|
0-7000BPH
|
0-9000BPH
|
|
Uygulanabilir şişe:
|
PET şişe PET kapak
|
|||
|
Uygulanabilir doldurma içeriği:
|
gazlı içecek/gazlı su
|
|||
|
Uygulanabilir doldurma aralığı:
|
200-1500ml
|
|||
|
Ana motor Gücü:
|
5KW
|
5.5KW
|
6.5KW
|
8KW
|
|
Hava tüketimi:
|
160kg
|
200kg
|
300kg
|
500KG
|
|
Durulama basıncı:
|
0.2Mpa
|
|||
|
Dolum sıcaklığı:
|
≤4 ℃
|
|||
|
Doldurma hassasiyeti:
|
≤+2mm
|
|||
|
Doldurma basıncı:
|
0.28Mpa
|
|||
|
Basınçlı hava basıncı:
|
0.7Mpa
|
|||
|
Malzeme:
|
Gövde-SUS304
|
|||
|
Boyut:
|
2200*1600*2200mm
|
2400*1900*2200mm
|
2800*2150*2200mm
|
3700*2800*2200mm
|
|
Ağırlık:
|
3000KG
|
3800KG
|
4500KG
|
5500KG
|
|
modeli:
|
DCGF40-40-12
|
DCGF50-50-15
|
DCGF60-60-15
|
|
Kapasite
|
0-12000BPH
|
0-15000BPH
|
0-18000BPH
|
|
Uygulanabilir şişe:
|
PET şişe, PET kap
|
||
|
Uygulanabilir doldurma içeriği:
|
gazlı içecek/gazlı su
|
||
|
Uygulanabilir doldurma aralığı:
|
200-1500ml
|
||
|
Ana motor Gücü:
|
10KW
|
12.5KW
|
15KW
|
|
Hava tüketimi:
|
600kg
|
900kg
|
1200kg
|
|
Durulama basıncı:
|
0.2Mpa
|
||
|
Dolum sıcaklığı:
|
≤4 ℃
|
||
|
Doldurma hassasiyeti:
|
≤+2mm
|
||
|
Doldurma basıncı:
|
0.28Mpa
|
||
|
Basınçlı hava basıncı:
|
0.7Mpa
|
||
|
Malzeme:
|
Gövde-SUS304
|
||
|
Boyut:
|
4200*2850*2200mm
|
5400*4100*2200mm
|
5800*5300*2200mm
|
|
Ağırlık:
|
6100KG
|
7000KG
|
8500KG
|
Uygulama:
