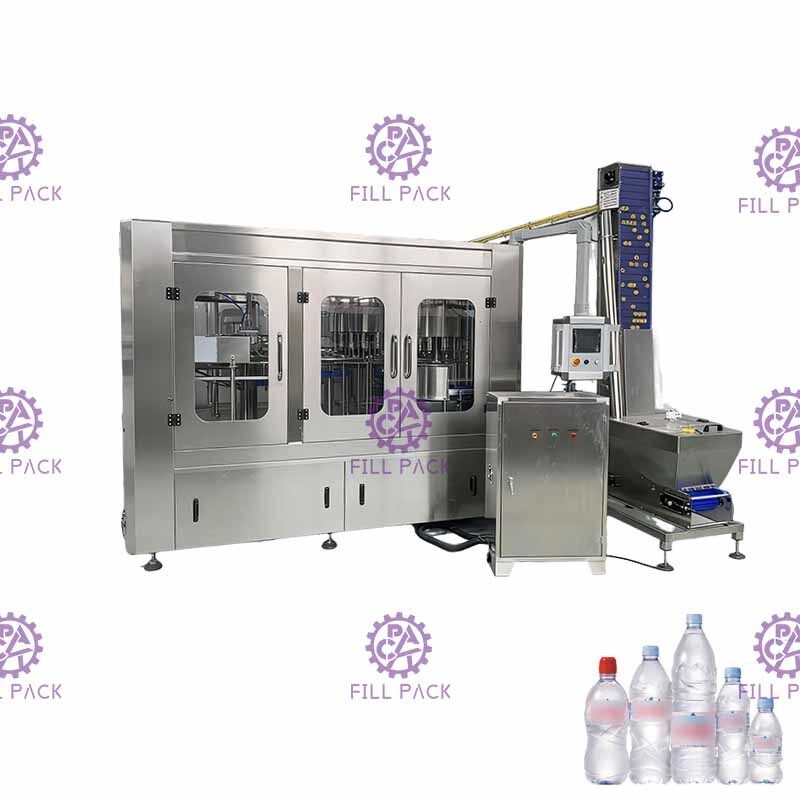

Saf Içme PET Şişe Su 3 In 1 Monoblok Rinser Dolgu Capper Ekipmanları / Bitki / Makine / Sistem / Hattı
Ürün ayrıntıları:
Menşe yeri: | Zhangjiagang, Çin |
Marka adı: | FillPack |
Sertifika: | CE / ISO9001 - 2008 |
Model numarası: | CGF50-50-12 |
Ödeme & teslimat koşulları:
Min sipariş miktarı: | 1 Set |
---|---|
Fiyat: | 20000-40000USD |
Ambalaj bilgileri: | Ahşap Kutu Paketi |
Teslim süresi: | 30 Çalışma Günleri sonra Mevduat |
Ödeme koşulları: | L / C, D / A, D / P, T / T, , MoneyGram |
Yetenek temini: | Ay başına 15 Set |
Detay Bilgi |
|||
Kapasite: | 24000 bph | kullanım: | İçecek ambalajı |
---|---|---|---|
Uygun Şişe Boyutu: | 0.3-2L PET Şişe | Otomasyon: | Otomatik |
Uygulanabilir Endüstriler: | Üretim tesisi | Boyut (L * W * H): | 3350 * 2680 * 2400 mm |
Vurgulamak: | sıvı dolum ekipmanları,aseptik dolum hattı |
Ürün Açıklaması
Ana Özellikler
Rinser

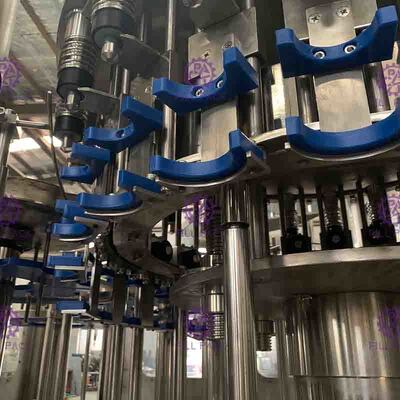

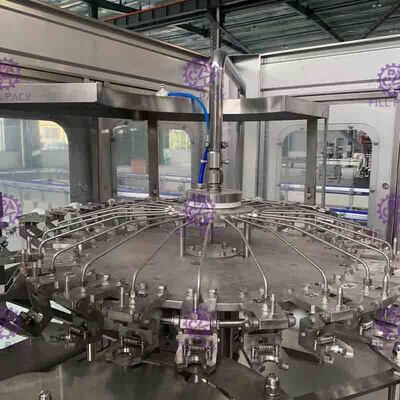

This machine adopts rotary washing method, mainly used for water new bottle rinsing purpose, and then sent the bottles to filling part. Bu makine, esas olarak su yeni şişe durulama amacı için kullanılan döner yıkama yöntemini benimser ve daha sonra şişeleri doldurma kısmına gönderir. PET bottles enter the machine by distributing bottle star wheel, and making the bottle mouth adown with clamp pincers and overturning device by grip the bottles mouth. PET şişeler, şişe yıldız çarkını dağıtarak ve şişe ağzını kelepçe kerpetenleri ve şişenin ağzını kavrayarak devirme cihazı ile yapıştırarak makineye girer. After sanitary water rinse and drain, automatically turn to the bottle up, bottle after a star wheel conveyor to the filling machine. Sıhhi su durulama ve tahliye işleminden sonra, otomatik olarak şişeye dönün, yıldız tekerlekli konveyörden sonra dolum makinesine şişeleyin. Mainly parts of equipment structure, washing media material, external protect frame are high-quality stainless steel, open-gear transmission. Temelde ekipman yapısı parçaları, yıkama medya malzeme, harici koruma çerçevesi yüksek kaliteli paslanmaz çelik, açık dişli iletim vardır.
Into-water pipes has pressure meter. Su borularına basınç ölçer vardır. Washing machine has water defrosting tray for recycling washing water. Çamaşır makinesinde, yıkama suyunun geri dönüşümü için su çözdürme tepsisi bulunmaktadır. Washing water capacity per bottle is 105ml/s(0.25Mpa hour) Şişe başına yıkama suyu kapasitesi 105ml / s'dir (0.25Mpa saat)

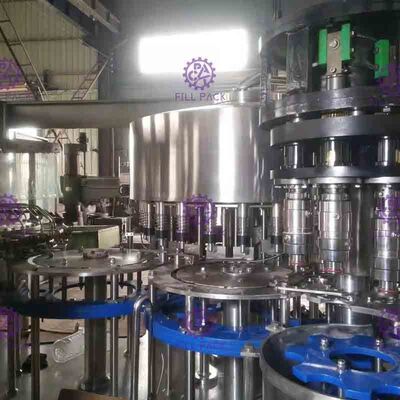

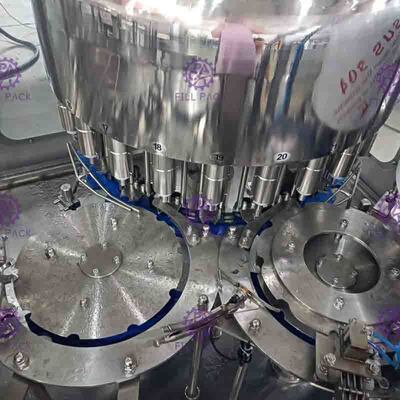

doldurucu
Bu bölüm esas olarak şişe durulamayı bitirdikten sonra suyu doldurmak için kullanılır.
Dolum makinesi Almanya teknolojisi ile tanıtıldı, tasarım ve üretim için normal basınç dolum prensibini kullanın.
It adopt normal pressure mechanism valve, make filling with high speed and high precision of liquid level. Normal basınç mekanizması valfini benimser, yüksek hızda ve sıvı seviyesinin yüksek hassasiyetinde dolum yapar. Double leading bars elevator structure to make the bottle up and stability. Şişeyi ve stabiliteyi yapmak için çift lider çubuk asansör yapısı.
Ana tahrik şanzıman, yüksek verimlilik, düşük gürültü, uzun ömür, kolay bakım, tam yağlama, ana tahrik motor hızının transdüser kontrolünün kullanımı ile kombinasyon sürücüsünü açan dişli şanzımanını benimser, bu makine derece olmayan dönüşüm frekansı hız kontrolüdür.
Şişe kılavuz sistemi, yapısı basittir, farklı şişe hacmine göre hızlı ve kolay bir şekilde değişebilir, bu tüm makine kırpma şişe boyun yöntemi ile taşınır.
Kendi kendine kontrol edilen PLC, çevrimiçi arıza göstergesi, örneğin şişe bloğu veya kapaksız vb.
Dolum tankı ürün malzeme kontrol kendini, sıvı seviye yüksekliği test etmek için sıvı seviye sensörü benimsenmesi, emin olmak emin sıvı seviyesi ve güvenilir dolum.
Bu makine ana yedek parçaları ve elektrik bileşeni ithal ürünlerdir
capper
Kapak kısmı, kapak asansörü ile doldurulduktan sonra şişeleri kapatma işini bitirir ve kapak, konveyör zinciri tarafından aşağıdaki prosedüre iletilir.
Capping machine rotates through reduction box drive rotational wheel, to make the cap leave the hopper with the function of centrifugal force. Kapatma makinesi, kapağın merkezkaç kuvvetinin fonksiyonu ile hazneyi terk etmesini sağlamak için redüksiyon kutusu tahrikli döner tekerlek boyunca döner. There is a separation device for right cap and reverse cap at the exit, when the reverse cap passes, the cap automatically fall into and return to pipeline, and blow the reverse cap automatically to hopper through wind power. Çıkışta sağ kapak ve ters kapak için bir ayırma cihazı vardır, ters kapak geçtiğinde, kapak otomatik olarak boru hattına girer ve boru hattına geri döner ve rüzgar kapağından hazneye geri tepmeyi otomatik olarak üfler. Only right cap could enter into skids smoothly, the volume of cap inside of hopper will be automatic inspected by electric switch to control cap conveyor, and that ensures best effect of cap down. Sadece sağ kapak kızaklara düzgün bir şekilde girebilir, haznenin içindeki kapağın hacmi, kapak konveyörünü kontrol etmek için elektrik anahtarı tarafından otomatik olarak kontrol edilir ve bu da kapağın en iyi etkisini sağlar. When the right cap enters into the slideway, it could smoothly enter into cap feed plate, to prevent accidents, there is an anti reverse cap drive plate device to match with slideway, to ensure that the access to the cap feed plate is correct. Sağ kapak kızak yoluna girdiğinde, kazaları önlemek için kapak besleme plakasına sorunsuz bir şekilde girebilir, kapak besleme plakasına erişimin doğru olduğundan emin olmak için kızakla eşleşecek bir anti-ters kapak tahrik plakası cihazı vardır. The slideway is also equipped with a pair of photoelectric switch, when testing no cap, then an immediate halt to the host. Kızak ayrıca bir çift fotoelektrik anahtar ile donatılmıştır, hiçbir kap test edilmez, daha sonra ana bilgisayara hemen durur. In order to effectively remove non-anti-theft ring bad caps and cleanup additional caps in hopper, there is an active exit in front of the hopper exit can meet this function. Hırsızlık önleme halkası kötü kapaklarını etkili bir şekilde çıkarmak ve haznede ek kapakları temizlemek için, hazne çıkışının önünde bu işlevi yerine getirebilecek etkin bir çıkış vardır.
Parametreler
|
|
model | CGF50-50-12 |
Kapasite (B / S) | 24000 |
Şişe boyutu | Boyun: φ50-100mm: Yükseklik: 150-320mm |
Su basıncı | 0.18-0.25Mpa |
Su tüketimi (kg / s) | 1000 |
Yıkama istasyonu | 18 |
Yükleme-Damlama-boşaltma istasyonu | 2-2-2 |
Dolum hassasiyeti | <+ 1MM |
Hava basıncı | 0.5Mpa |
Hava tüketimi (m³ / dak) | 0.3 |
Gücü (kw) | 8 |
Ağırlık (kg) | 4000 |
Boyut (L * W * H) (mm) | 4550 * 3500 * 2400 mm |
Elektrikli cihazlar
|
||
güç çevirici | Simens-Almanya | |
Dokunmatik ekran | Simens-Almanya | |
PLC | Simens-Almanya | |
Stabilize voltaj beslemesi | Mingwei-TaiWan | |
devre açıcı | Schnider-Fransız | |
Yaklaşım anahtarı | Schnider-Fransız | |
Hava düğmesi | Schnider-Fransız |
