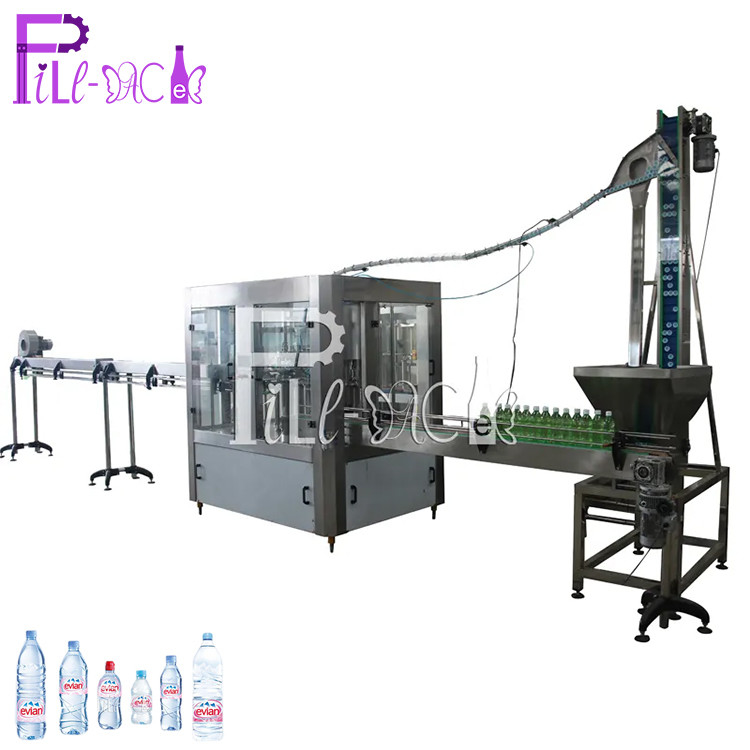

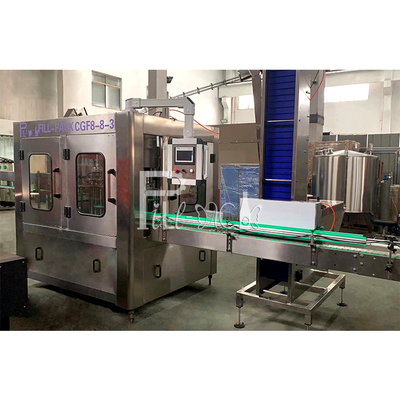

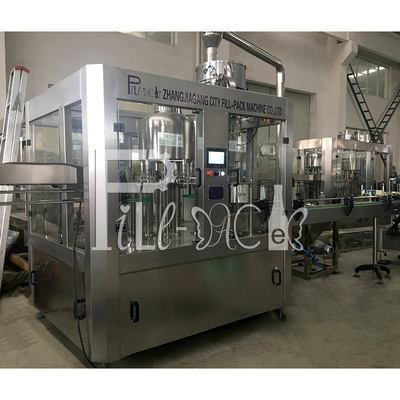

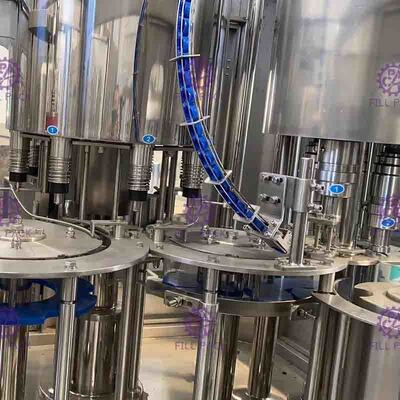

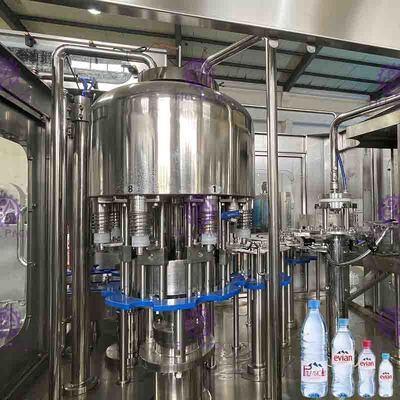

Saf su için otomatik 3'ü 1 arada / monoblok aspetik CGF8-8-3 PET küçük şişe su şişeleme makinesi ekipmanı
Ürün ayrıntıları:
| Menşe yeri: | Zhangjiagang, ÇİN |
| Marka adı: | FILL-PACK |
| Sertifika: | CE/ISO9001 |
| Model numarası: | CGF 8-8-3 |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 takım |
|---|---|
| Fiyat: | USD11500.00 |
| Ambalaj bilgileri: | ahşap kasa |
| Teslim süresi: | 20-25 iş günü |
| Ödeme koşulları: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Yetenek temini: | ayda 15 set |
|
Detay Bilgi |
|||
| Kesinlik: | <+1MM | Hava tüketimi: | 0,3m³/dk |
|---|---|---|---|
| Hava basıncı: | 0.4Mpa | Kapasite: | 2000-3000 Şişe/Saat |
| Boyut: | 1800*1500* 2300MM | Doldurma Aralığı: | 200-2000ml |
| Malzeme: | SUS304 | ambalajlama: | ahşap kasa |
| Güç: | 4KW | Tip: | Otomatik |
| Gerilim: | 380V | Ağırlık: | 1500kg |
| Garanti: | 12 ay | ||
Ürün Açıklaması
Ürün Açıklaması
1.1 Yıkama-doldurma-kapatma 3'ü 1 arada makine
Ekipman, paketlenmiş sıcak meyve suyu veya soğuk su olmayan soda içeceği üretiminde kullanılır.
polyester şişeler.Yıkama, doldurma ve kapatma tek bir makineye entegre edilmiştir.
Tasarımda Japonya ve Almanya'nın en ileri teknolojisi kullanılmıştır.Yerçekimi sabit sıvı yüzey dolgusu kullanılır.
Doldurma hızlıdır, sıvı miktarı doğru bir şekilde kontrol edilir ve damlama ve sızıntı önlenir.
Şişe yıkama işleminde yay krampları kullanılır.Boş şişeler taşıma rayı boyunca 180° döndürülebilir.İki kez iç ve dış yıkama vardır, şişe yıkamanın verimliliği yüksektir.
Doldurma hızlıdır, sıvı miktarı doğru bir şekilde kontrol edilir ve damlama ve sızıntı önlenir.
Şişe yıkama işleminde yay krampları kullanılır.Boş şişeler taşıma rayı boyunca 180° döndürülebilir.İki kez iç ve dış yıkama vardır, şişe yıkamanın verimliliği yüksektir.

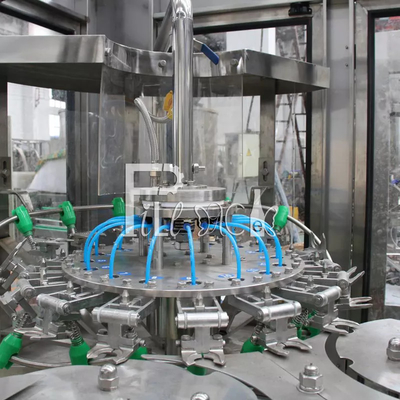

Durulama kısmı
*Kuş tüyü çerçeve, transmisyon parçaları ve özel malzemelerden yapılması gereken bazı parçalar hariç.Diğer yedek parçalar paslanmaz çelikten imal edilmiştir.
* Rulman paslanmaz çelikten, salmastra EPDM malzemeden, plastik ise
* Kıskaç paslanmaz çelikten yapılmıştır, darboğazın tutulduğu konum da paslanmaz çelikten yapılmıştır, geleneksel kauçuk kıskaçla karşılaştırıldığında çok daha hijyeniktir, dayanıklıdır ve çabuk aşınan parçalar yoktur, darboğazın vidalı kısımları önlenebilir kauçuk kıskaç tarafından kirletiliyor.
* Yüksek verimli püskürtme memesi ile donatılmış kıskaç, şişenin iç duvarının herhangi bir konumuna gelişebilir ve durulamadan tasarruf edebilir Püskürtme memesinin üzerinde su dökülmesini önleyebilen bir kapak vardır;ve nozulların altında düzenleyici geri dönüşüm yuvası ve geri dönüşüm boruları bulunmaktadır.
* Durulama süresi 4 için garanti edilebilir
* Farklı şişe yüksekliklerine uyum sağlamak için döner parçaların yüksekliğini ayarlayarak
* Motivasyon, tarafından geçirilen çerçevede tahrik edilen sistemden elde edilir.
* Durulama suyunun temini solenoid valf ile kontrol edilir.
* Rulman paslanmaz çelikten, salmastra EPDM malzemeden, plastik ise
* Kıskaç paslanmaz çelikten yapılmıştır, darboğazın tutulduğu konum da paslanmaz çelikten yapılmıştır, geleneksel kauçuk kıskaçla karşılaştırıldığında çok daha hijyeniktir, dayanıklıdır ve çabuk aşınan parçalar yoktur, darboğazın vidalı kısımları önlenebilir kauçuk kıskaç tarafından kirletiliyor.
* Yüksek verimli püskürtme memesi ile donatılmış kıskaç, şişenin iç duvarının herhangi bir konumuna gelişebilir ve durulamadan tasarruf edebilir Püskürtme memesinin üzerinde su dökülmesini önleyebilen bir kapak vardır;ve nozulların altında düzenleyici geri dönüşüm yuvası ve geri dönüşüm boruları bulunmaktadır.
* Durulama süresi 4 için garanti edilebilir
* Farklı şişe yüksekliklerine uyum sağlamak için döner parçaların yüksekliğini ayarlayarak
* Motivasyon, tarafından geçirilen çerçevede tahrik edilen sistemden elde edilir.
* Durulama suyunun temini solenoid valf ile kontrol edilir.

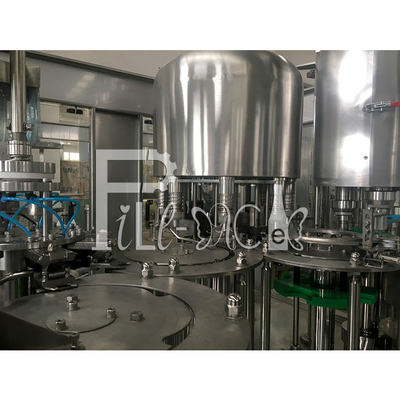

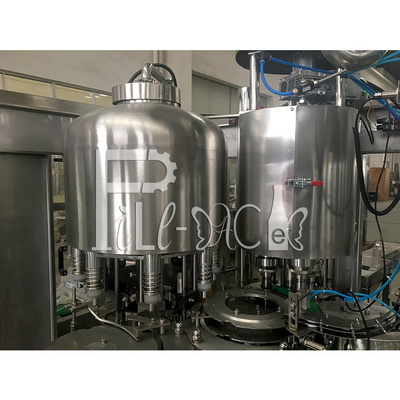

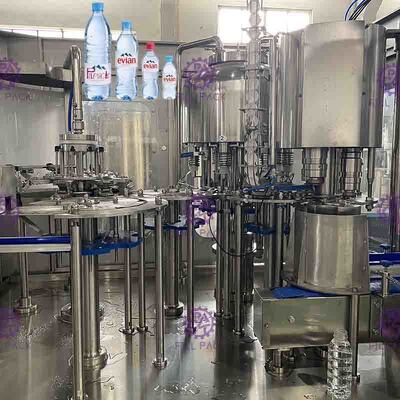

Doldurma kısmı
1) Çevreye doldurma kirliliğini azaltabilen, Almanya'da korozyon önleyici bakım yapmayan yatak kabul edildi.
2) Döndürme plakası, büyük düz dişli yatak olan SUS AISI304'ten yapılmıştır.
3) Basınçlı mekanik valf, hızlı doldurma hızı, hijyen köşe cebi, birkaç sızdırmazlık parçası ve hassas sıvı seviyesi kontrolü ile gelişmiş yabancı tasarımı sunar.Valfin tamamı 304 paslanmaz çelikten imal edilmiştir.
4) Doldurma sistemi, doldurma vanasını temizlemek için kullanılan boru hattını ve sahte kabı yıkamak için bir CIP sirkülasyon sistemine sahiptir.Bu sistem
likit borusunu, likit tankını ve doldurma vanasını vb. etkili bir şekilde temizleyebilir.
5) Bu dolum sistemi otomatik sıcaklık kontrol sistemine sahiptir.
6) Doldurma vanası aşağı doğru hareket edip darboğaza değdiğinde açılır ve dolmaya başlar, doldurma vanası yukarı hareket eder ve çıkar.
doldurmayı bitirdiğinde darboğaz.
7) Sıvı kaynağı, sıvı deposunu otomatik olarak kontrol etmek için otomatik pnömatik valf manyetik sıvı seviye anahtarını kullanır.
8) Dolgunun motivasyonu, çerçevedeki tahrikli sistemden alınır ve dişli ile geçirilir.
2) Döndürme plakası, büyük düz dişli yatak olan SUS AISI304'ten yapılmıştır.
3) Basınçlı mekanik valf, hızlı doldurma hızı, hijyen köşe cebi, birkaç sızdırmazlık parçası ve hassas sıvı seviyesi kontrolü ile gelişmiş yabancı tasarımı sunar.Valfin tamamı 304 paslanmaz çelikten imal edilmiştir.
4) Doldurma sistemi, doldurma vanasını temizlemek için kullanılan boru hattını ve sahte kabı yıkamak için bir CIP sirkülasyon sistemine sahiptir.Bu sistem
likit borusunu, likit tankını ve doldurma vanasını vb. etkili bir şekilde temizleyebilir.
5) Bu dolum sistemi otomatik sıcaklık kontrol sistemine sahiptir.
6) Doldurma vanası aşağı doğru hareket edip darboğaza değdiğinde açılır ve dolmaya başlar, doldurma vanası yukarı hareket eder ve çıkar.
doldurmayı bitirdiğinde darboğaz.
7) Sıvı kaynağı, sıvı deposunu otomatik olarak kontrol etmek için otomatik pnömatik valf manyetik sıvı seviye anahtarını kullanır.
8) Dolgunun motivasyonu, çerçevedeki tahrikli sistemden alınır ve dişli ile geçirilir.
Kapak parçası
Bu ünite, 3'ü 1 arada makinenin en yüksek doğruluk derecesidir, makinenin istikrarlı çalışması ve ürün kalitesi için önemlidir.Vidalama kapağının özelliği aşağıdaki gibidir:
1) Vidalı kapak başlığı (kapak kalitesini garanti edebilen ana parçalar), uzman manyetik çeliğin tasarımını geliştirir, bu iyileştirme kusurlu kapatma oranını daha iyi azaltabilir ve geleneksel karakteri kolay ayarlayabilir ve vidalama torkunu ayarlayabilir kapatma kafası.
2) Vidalı kapak başlığı çift amaçlı bir tasarımdır;düz şapka ve spor şapka için uygundur.
3) Kapak düşürme kılavuzuna ters kapağı çıkarıp ters kapağın geçmesini engelleyen aparat yerleştirilmiştir.Geçen
kapak yükleme sistemi ile.
4) Kapak düşme kılavuzuna bir grup fotoelektrik anahtar yerleştirilmiştir.Kılavuzda kapak olmadığında makine duracaktır.
5) Vidalama kapağına bir şişe girişi algılama anahtarı yerleştirilmiştir.
6) Kapak düşme kılavuzu ile dürtme kapak plakası arasındaki bağlantıda bir kapak kilit silindiri vardır.Beslemenin kapak olmadığı anlaşılmıştır.
8) Farklı şişe yüksekliklerine uyum sağlamak için döner parçaların yüksekliğini ayarlayarak.
9) Vidalı kapağın motivasyonu, çerçevedeki tahrikli sistemden alınır ve dişli tarafından geçirilir.
1) Vidalı kapak başlığı (kapak kalitesini garanti edebilen ana parçalar), uzman manyetik çeliğin tasarımını geliştirir, bu iyileştirme kusurlu kapatma oranını daha iyi azaltabilir ve geleneksel karakteri kolay ayarlayabilir ve vidalama torkunu ayarlayabilir kapatma kafası.
2) Vidalı kapak başlığı çift amaçlı bir tasarımdır;düz şapka ve spor şapka için uygundur.
3) Kapak düşürme kılavuzuna ters kapağı çıkarıp ters kapağın geçmesini engelleyen aparat yerleştirilmiştir.Geçen
kapak yükleme sistemi ile.
4) Kapak düşme kılavuzuna bir grup fotoelektrik anahtar yerleştirilmiştir.Kılavuzda kapak olmadığında makine duracaktır.
5) Vidalama kapağına bir şişe girişi algılama anahtarı yerleştirilmiştir.
6) Kapak düşme kılavuzu ile dürtme kapak plakası arasındaki bağlantıda bir kapak kilit silindiri vardır.Beslemenin kapak olmadığı anlaşılmıştır.
8) Farklı şişe yüksekliklerine uyum sağlamak için döner parçaların yüksekliğini ayarlayarak.
9) Vidalı kapağın motivasyonu, çerçevedeki tahrikli sistemden alınır ve dişli tarafından geçirilir.
10) Vidalama kapağının ana parçaları, dijital kontrol işleme merkezi tarafından işlenir.
parametreler
|
Modeli
|
CGF 8-8-3
|
|
Kapasite(S/Y)(500ml)
|
2000-3000
|
|
Şişe boyutu
|
Boyun:φ20-50mm; Yükseklik:150-320mm
|
|
Su basıncı
|
0.18-0.25Mpa
|
|
Su tüketimi (kg/h)
|
1000
|
|
yıkama istasyonu
|
2
|
|
Damlama istasyonu
|
2
|
|
Doldurma hassasiyeti
|
＜+1MM
|
|
Hava basıncı
|
0.4Mpa
|
|
Hava tüketimi (m³/dk)
|
0.3
|
|
Güç(kw)
|
4
|
|
Ağırlık (kg)
|
1500
|
|
Boyut(L*W*H)(mm)
|
1800*1500* 2300
|
Elektrik derecelendirme gücü:
|
ana motor
|
1.5KW
|
|
Hava konveyör üfleyici
|
1.1KW
|
|
durulama pompası
|
0.37KW
|
|
Doldurma pompası
|
0.55KW
|
|
Kapak sıralama motoru
|
0.22KW
|
|
Bantlı konveyör motoru
|
0.37KW
|
|
TOPLAM
|
4.11KW
|
|
Dönüştürücü
|
mitsubishi
|
2.2K
|
|
Dokunmatik ekran
|
Easyview-Tayvan
|
MT6070
|
|
PLC
|
mitsubishi
|
FXIS-20MR
|
|
Stabilize gerilim beslemesi
|
MingWei-Tayvan
|
S-35-24
|
|
kontaktör
|
Schinder
|
CJX2-0910
|
|
Yaklaşma anahtarı
|
Otonik
|
PR18-8DN
|
|
Hava düğmesi
|
Schinder
|
3P-D20
|
|
|
|
IP-C
|
