Çekme Halkası Kapaklı Otomatik 3'ü 1 Arada Pulp Granül Portakal Suyu İçecek Dolum Ekipmanı
Ürün ayrıntıları:
Menşe yeri: | Zhangjiagang, ÇİN |
Marka adı: | Fillpack |
Sertifika: | CE/ISO9001 |
Model numarası: | KLCGF12-12-6/KLCGF18-18-6/KLCGF24-24-8/KLCGF32-32-10/KLCGF40-40-12 |
Ödeme & teslimat koşulları:
Min sipariş miktarı: | 1 takım |
---|---|
Fiyat: | 21500USD |
Ambalaj bilgileri: | ahşap kasa |
Teslim süresi: | Mevduatın Ardından 30 İş Günü |
Ödeme koşulları: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Yetenek temini: | Ayda 20 Takım |
Detay Bilgi |
|||
Doldurma aralığı: | 0-2L | Şişe boyutu: | Çap 50-95mm, yükseklik 100-300mm |
---|---|---|---|
Kapasite: | 3000BPH-12000BPH | Kapak tipi: | Çekme Halkası Kapağı |
Dolgu malzemesi: | Granül Suyu | Su basıncı: | 0.2MPa |
Hava basıncı: | 0.6-0.8Mpa | Boyut(L*W*H): | 2800*2150*2300mm |
Vurgulamak: | 3'ü 1 Arada Plastik Şişe İçecek Dolum Makinesi,8000BPH Şişe Suyu Dolum Makinesi,Meyve Suyu Şişeleme Makinesi 3'ü 1 Arada |
Ürün Açıklaması

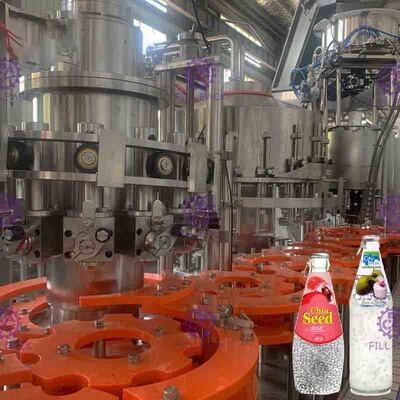

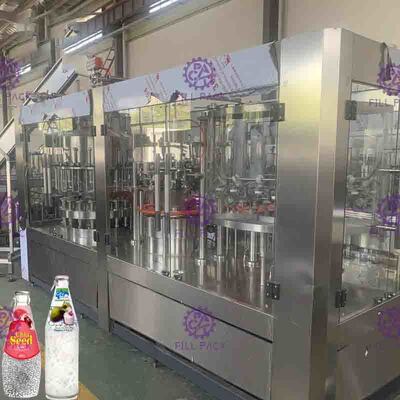

Otomatik 3'ü 1 Arada Pulp Granül Portakal Suyu İçecek Dolum Makinesi Fabrika Ekipmanları Çekme Halkası Kapaklı
Genel:
Bu makine, plastik şişe için taneli meyve suyu üretmek için kullanılır, taneli meyve suyu, süt içeceği üretmeye uygun, granül hamuru veya parçacığı doldurabilen ayrı parçacık dolgu maddesi vardır, makine bir ünitede durulayıcı, meyve suyu doldurucu, granül dolgu ve kapaklayıcıyı birleştirir. , çay içeceği, aroma içeceği ve diğer gazsız içecekler. Yıkama, Doldurma, Kapatma Makinesi, suyu doldurmak için yüksek hassasiyet ve hıza sahiptir.Darboğaz bloğu teknolojisini benimser, yalnızca darboğaza ikinci bir kirlilikten kaçınmakla kalmaz, aynı zamanda farklı özellikteki şişeleri tek bir ekipmanda doldurmayı da gerçekleştirir, bu da bu ekipmanın ortak özelliğini büyük ölçüde geliştirir. Ana çerçeve makinesi, frekans kontrollü elektrik motorunu benimser. üretim kapasitesi kapsamında hızı ayarlamak çok uygundur.
Çalışma prensibi:
Boş şişeler taşıma rayı boyunca 180° döndürülebilir.Durulama suyu, kirleri çıkarmak için şişelerin içine enjekte edilecektir, şişe yıkamanın verimliliği yüksektir.Dolum hızlıdır, dolum miktarı hassas bir şekilde kontrol edilir ve damlama ve sızıntı önlenir.Doldurma vanasını kontrol eden yay tipi sıvı kolu ile doldurma, damlama yok.Sıvı kolunun kontrolü kolaydır.Tüm konstrüksiyon SUS304'ten yapılmıştır, Doldurma vanasının içinde ölü köşe yoktur.Manyetik tork vida kapatma için kullanılır.Vidalı kapağın gücü kademesiz olarak ayarlanabilir.Vidalı kapağın gücü de sabitlenebilir ve kapaklar zarar görmez, kapak güvenilirdir.Tüm makine, insan-makine arayüzü olarak dokunmatik ekranlı PLC tarafından kontrol edilir.Depolama tankındaki içecek miktarı otomatik olarak kontrol edilebilir.Şişe olmadığında doldurma ve kapatma otomatik olarak durdurulacaktır.Şişeler yanlış sıkıldığında veya kapakları olmadığında makine otomatik olarak durdurulabilir.Frekans değiştirme teknolojisi, çalışma hızını uykusuz bir şekilde ayarlamak için kullanılır.Üretim kapasitesi dijital olarak görüntülenebilir ve rahatlıkla ayarlanabilir.
Yıkama kısmı:
1. Kuş tüyü karkas hariç, transmisyon parçaları ve özel malzemelerden yapılması gereken bazı parçalar.Diğer parçaların tamamı 304 paslanmaz çelikten imal edilmiştir.
2. Rulman paslanmaz çelikten, sızdırmazlık halkası EPDM malzemeden ve plastik UMPE'den yapılmıştır.
3. Kıskaç paslanmaz çelikten yapılmıştır, darboğazın tutulduğu konum gıda standardı kauçuktan yapılmıştır;
4. Yüksek verimli püskürtme memesi ile donatılmış kıskaç, şişenin duvarının herhangi bir konumuna gelişebilir ve durulama suyundan tasarruf edebilir.Püskürtme başlığının üzerinde suyun dökülmesini önleyebilecek bir kapak vardır;ve nozulların altında düzenleyici geri dönüşüm yuvası ve geri dönüşüm boruları bulunmaktadır.
5. Durulama süresi 4 saniye garanti edilebilir.
6. Farklı şişe yüksekliklerine uyum sağlamak için döner parçaların yüksekliğini ayarlayarak
7. Motivasyon, dişli tarafından geçirilen çerçevede tahrik edilen sistemden sürülür.
8. Durulama suyunun temini solenoid valf ile kontrol edilir.
9. Şişe kelepçesine takılan yüksek verimli atomize püskürtme memesi, şişe iç duvarının herhangi bir bölümünü temizleyebilir ve ayrıca durulama suyundan tasarruf sağlar.
10. Durulayıcı, dişli transmisyon vasıtasıyla makine çerçevesi içine yerleştirilmiş tahrik sistemi tarafından tahrik edilir.
11. Cam şişelerin dengeli bir şekilde ters çevrilmesini sağlamak için yaylı klasörlerin yüksek mukavemetli paslanmaz çelik şişelerini kullanarak durulayın.Meme, şişeyi temiz hale getirmek için yan duvarın ve tabanın her köşesini yıkayabilen erik benzeri bir yapıdır.
Doldurma kısmı:
Her şişeye ortalama doldurmayı sağlamak için doldurma tankının üstünde karıştırma motoru vardır.Malzeme sıvı tankına girdikten sonra, granülün süspansiyon gereksinimlerini karşılaması gerekir, bu nedenle karıştırma motorunun sürekli karıştırılması gerekir.Malzeme karıştırıldıktan sonra, granüller süspanse edici maddenin etkisi altında üniformdur.
1) Çevreye doldurma kirliliğini azaltabilen, Almanya'da korozyon önleyici bakım yapmayan yatak kabul edildi.
2) Basınçlı mekanik valf, hızlı doldurma hızı, hijyen köşe cebi, birkaç sızdırmazlık parçası ve hassas sıvı seviyesi kontrolü ile gelişmiş yabancı tasarımı sunar.Bütün
valf 304 paslanmaz çelikten imal edilmiştir.
3) Doldurma sistemi, CIP sirkülasyon sistemi temizleme boru hattına sahiptir: tam tank temizliğinden sonra boşaltın.Bu sistem likit borusunu, likit tankını ve doldurma vanasını vb. etkili bir şekilde temizleyebilir.
4) Doldurma vanası aşağı hareket edip darboğaza değdiğinde açılır ve dolmaya başlar, doldurma vanası yukarı hareket ederek dolumu bitirdiğinde darboğazdan çıkar.
5) Sıvı kaynağı, sıvı tankını otomatik olarak kontrol etmek için otomatik pnömatik valf manyetik sıvı seviyesi anahtarını kullanır.
6) Dolgunun motivasyonu şasedeki tahrikli sistemden alınır ve dişli ile geçirilir.
7)Likit deposunda görüş camı vardır, dolum malzemesini görebilirsiniz.
Kapak kısmı:
1) Kapak dağıtma oluğu, ters kapak durdurucu ve ters kapak toplama mekanizması ile donatılmıştır.
2) Kapak dağıtım oluğu, oluğun içinde kapak olmadığında kapağı durdurmak için bir fotosel anahtarı ile donatılmıştır.
3) Kapak, giriş şişesi algılama anahtarı ile donatılmıştır.
4) Kapakların zarar görmesini azaltmak için santrifüj kapak düzenleme yöntemi benimsenmiştir.
5) Kapak asansörünün açılıp kapanmasını kontrol etmek için bir kapak kontrol sistemi uygulanır.
6) Bezin sağlıklı ve güvenilir olmasını sağlamak için paslanmaz çelik piston ve mekanik karıştırma bezi.Kapak, kırık şişe sayısını azaltabilen dışarı yükleme işlevine sahiptir.
7) Doğru kapak yükleme için özel kapak sabitleme ve boşaltma kalıbı;
modeli | KLCGF12-12-6 |
KLCGF18-18-6
|
KLCGF24-24-8 | KLCGF32-32-10 | KLCGF40-40-12 |
Kapasite -500ML | 0-3000BPH | 0-6000BPH | 0-8000BPH | 0-12000BPH | 0-15000BPH |
Şişe boyutu |
Çap Φ50-95mm, yükseklik 100-300mm
|
||||
Su basıncı |
0.2MPA
|
||||
Su tüketimi (kg/h) | 500 | 600 | 800 | 1000 | 1000 |
yıkama istasyonu | 12 | 18 | 24 | 32 | 40 |
Hava basıncı |
0.6-0.8MPa
|
||||
Doldurma hassasiyeti |
±2mm
|
||||
Hava tüketimi | 0.4m3/dk | 0.5m3/dk | 0.6m3/dk | 0.8m3/dk | 0,8m³/dk |
Güç | 4KW | 4.5KW | 6KW | 8KW | 10KW |
Ağırlık (kg) | 3000 | 3900 | 4700 | 5500 | 6100 |
Boyut (mm)
|
2300*1700*2300 | 2400*1900*2300 | 2800*2150*2300 | 3700*2800*2300 | 4200*2850*2300 |
Dönüştürücü | Mitsubishi-Japonya |
Dokunmatik ekran | Siemens-Almanya |
PLC | Mitsubishi-Japonya |
Stabilize gerilim beslemesi | MingWei-Tayvan |
kontaktör | Schnider-Fransa |
Yaklaşma anahtarı | Autonics-Kore |
Hava düğmesi |
Schnider-Fransa
|
