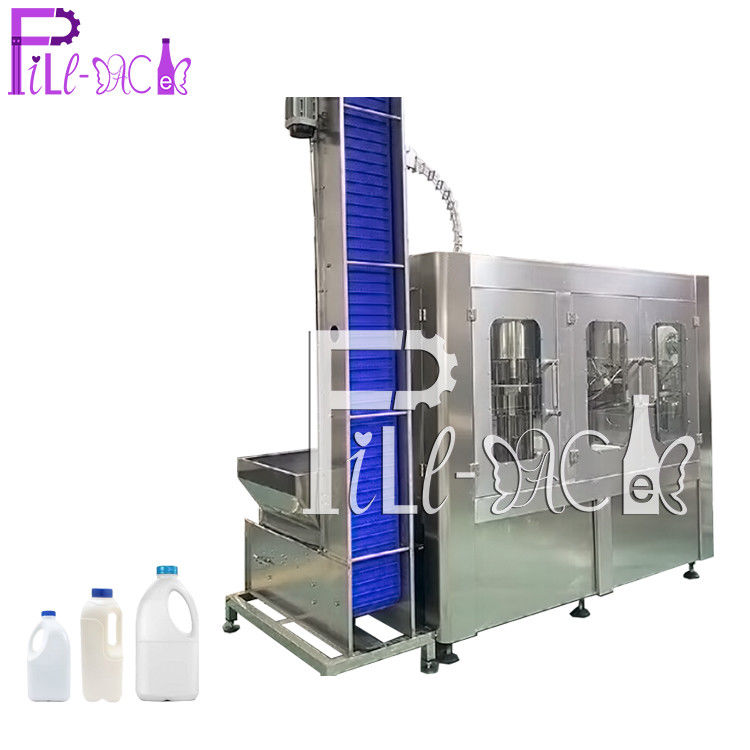

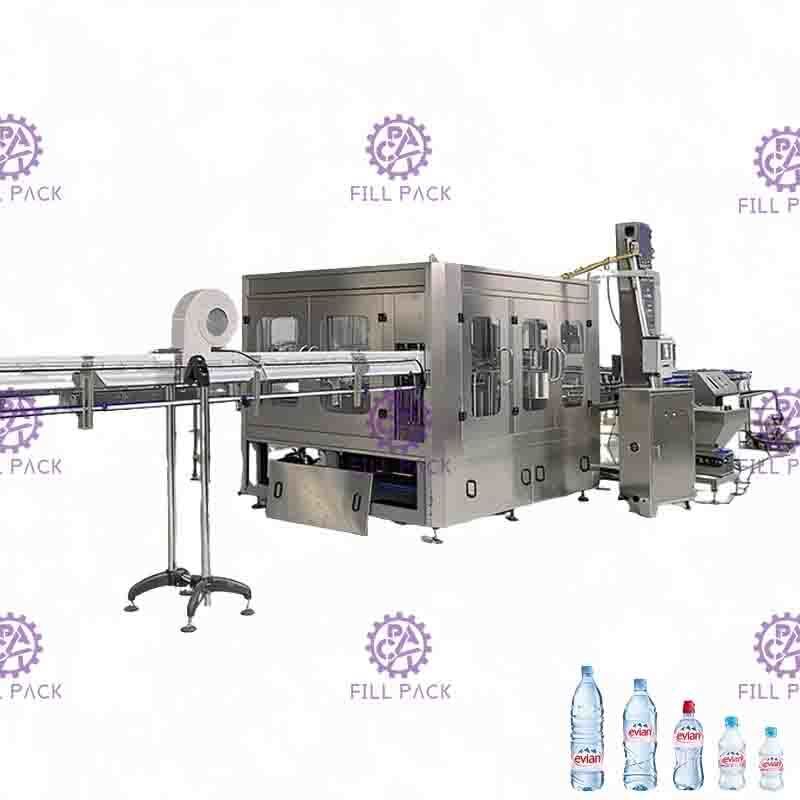

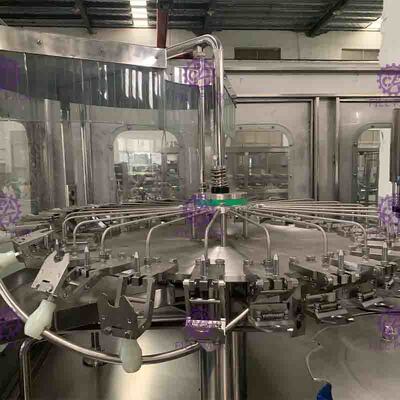

Plastik Şişe Saf Su Yıkama Doldurma Kaplama Makinesi

1. PET 3'ü 1 arada durulama dolum kapak kapatma makinesi, polyester şişelerde paketlenmiş gazsız maden suyu/saf su üretiminde kullanılır. Yıkama, doldurma ve kapak kapatma tek bir makinede entegre edilmiştir.

2. Tasarımda Japonya ve Almanya'dan en gelişmiş teknoloji kullanılmıştır. Yerçekimi sabit sıvı yüzey dolumu kullanılır. Dolum hızlıdır, sıvı miktarı doğru bir şekilde kontrol edilir ve damlama ve sızıntı önlenir.

Model	CGF24-24-8
Kapasite (B/H)	8000-12000(500ml)
Şişe boyutu	Boyun :φ50-100mm:Yükseklik:150-320mm
Su Basıncı	0.18-0.25Mpa
Su tüketimi(kg/saat)	1000
Yıkama istasyonu	18
Yükleme-Damlatma-boşaltma istasyonu	2-2-2
Dolum hassasiyeti	＜+1MM
Hava basıncı	0.5Mpa
Hava tüketimi	0.3m3/dak
Güç(kw)	4
Ağırlık(kg)	5000
Boyut(U*G*Y)	2750*2100*2400 mm



Detaylı Görseller

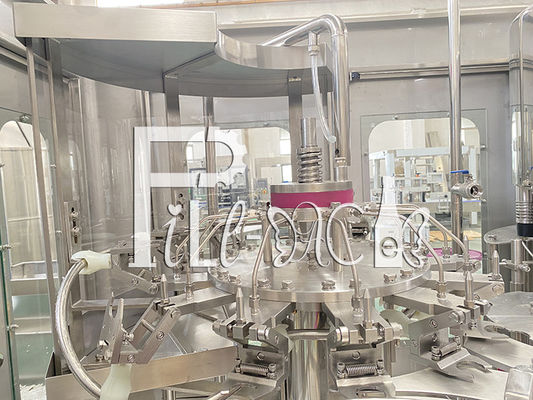

Durulama bölümü

1) Alt çerçeve, şanzıman parçaları ve özel malzemelerden yapılması gereken bazı parçalar hariç. Diğer yedek parçalar paslanmaz çelik 304'ten yapılmıştır.



2) Rulman paslanmaz çelikten, sızdırmazlık halkası EPDM malzemeden ve plastik UMPE'den yapılmıştır.



3) Tutucu paslanmaz çelikten yapılmıştır, şişe boynunu tutan yer de paslanmaz çelikten yapılmıştır, geleneksel kauçuk tutucuya kıyasla çok daha hijyenik, dayanıklı ve hızlı aşınan parçası yoktur, şişe boynunun vidalı parçaları kauçuk tutucu tarafından kirlenmekten kaçınabilir.



4) Yüksek verimli sprey nozulu ile donatılmış tutucu, şişenin iç duvarının herhangi bir pozisyonuna gelişebilir ve durulama suyundan tasarruf sağlayabilir. Sprey nozülünün üzerinde su sıçramasını önleyen bir kapak bulunur; ve nozulların altında düzenleyici geri dönüşüm yuvası ve geri dönüşüm boruları bulunur.



5) Durulama süresi 4 saniye garanti edilebilir.



6) Farklı şişe yüksekliklerine uyum sağlamak için döner parçaların yüksekliğini ayarlayarak.



7) Motor, dişli ile çerçevedeki tahrik sisteminden elde edilir.



8) Durulama suyunun temini solenoid valf ile kontrol edilir.

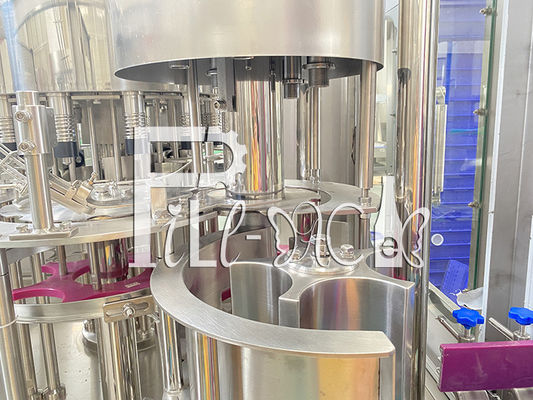

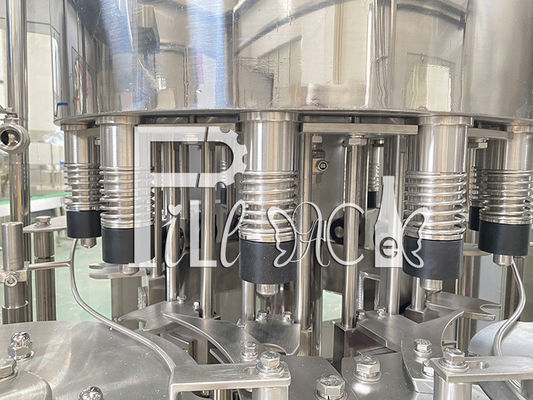

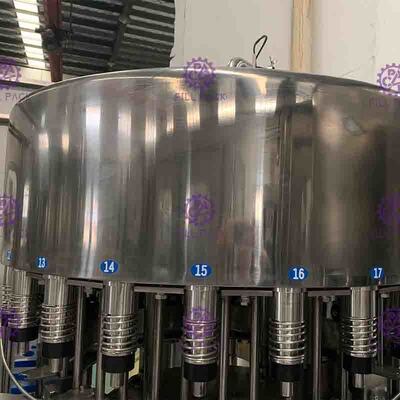

Dolum Bölümü

1) Almanya'dan ithal edilen, dolumun çevreye kirliliğini azaltabilen korozyon önleyici, bakım gerektirmeyen rulman kullanılmıştır.

2) Döner plaka SUS AISI304'ten, büyük düz dişli rulmandan yapılmıştır.

3) Basınçlı mekanik valf, hızlı dolum hızına, hijyenik köşe cebi olmayan, az sayıda sızdırmazlık parçasına ve hassas sıvı seviyesi kontrolüne sahip gelişmiş yabancı tasarımı benimsemiştir. Tüm valf 304 paslanmaz çelikten yapılmıştır.

4) Dolum sistemi, boru hattını ve dolum valfini temizlemek için kullanılan sahte kupayı yıkamak için bir CIP sirkülasyon sistemine sahiptir. Bu sistem sıvı borusunu, sıvı tankını ve dolum valfini vb. etkili bir şekilde temizleyebilir.

5) Bu dolum sistemi otomatik sıcaklık kontrol sistemine sahiptir.

6) Dolum valfi açılır ve şişe boynuna dokunduğunda doluma başlar, dolum valfi dolum bittiğinde şişe boynundan yukarı çıkar ve ayrılır.

7) Sıvı beslemesi, sıvı tankını otomatik olarak kontrol etmek için otomatik pnömatik valf manyetik sıvı seviye anahtarını benimser.

8) Dolum makinesinin motoru, çerçevedeki tahrik sisteminden elde edilir ve dişli ile iletilir.

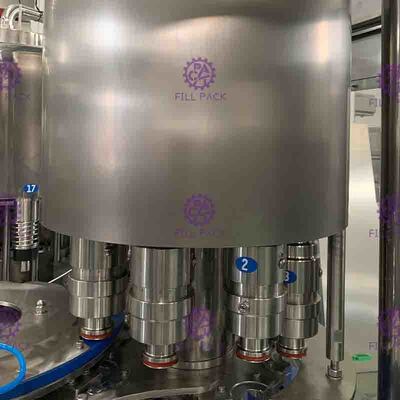

Kapak Kapatma Bölümü

1) Yerleştirme ve kapak kapatma sistemi, elektromanyetik kapak kapatma başlıkları, yük boşaltma fonksiyonu ile, kapak kapatma sırasında minimum şişe çarpışmasını sağlar.


2) Vidalı kapak kapatma makinesine bir şişe giriş algılama anahtarı yerleştirilmiştir.

3) Şişe yoksa kapak kapatma yok.

4) Şişe eksikliğinde otomatik durdurma.

5) Vidalı kapak kapatma makinesinin motoru, çerçevedeki tahrik sisteminden elde edilir ve dişli ile iletilir.
