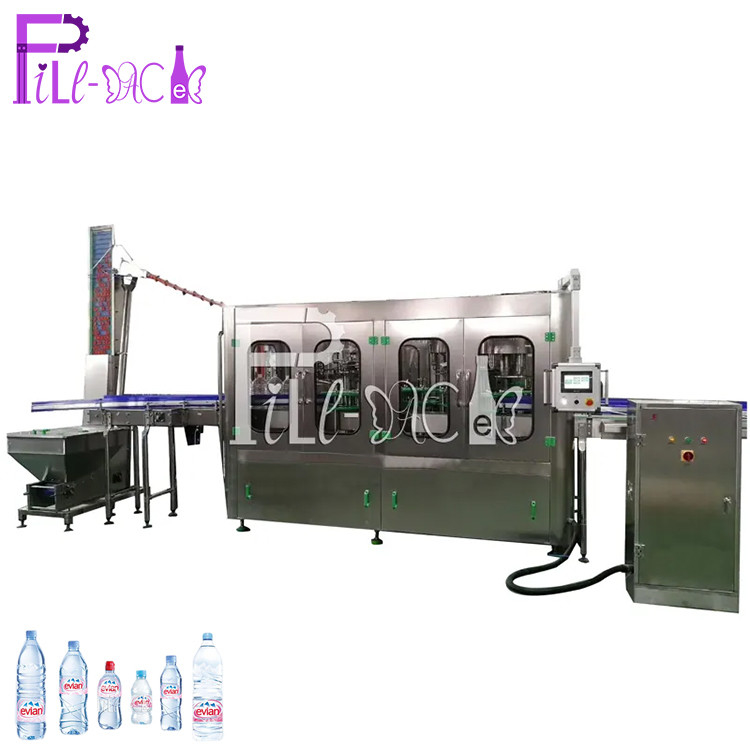

Otomatik 0.5L Plastik Şişe Monoblok Aseptik / Steril Yüksek Güvenlikli Su Dolum Makinesi / Saf Su İçin Ekipman

1. PET 3'ü 1 arada durulama dolum kapatma makinesi, polyester şişelerde paketlenmiş mineral saf suyun sodasız içeceğinin üretiminde kullanılır.Yıkama, doldurma ve kapatma tek bir makineye entegre edilmiştir.

2. Tasarımda Japonya ve Almanya'nın en ileri teknolojisi kullanılmıştır.Yerçekimi sabit sıvı yüzey dolgusu kullanılır. Doldurma hızlıdır, sıvı miktarı hassas bir şekilde kontrol edilir ve damlama ve sızıntı önlenir.

Modeli	CGF24-24-8
Kapasite (S/Y)	8000-12000(500ml)
Şişe boyutu	Boyun :φ50-100mm:Yükseklik:150-320mm
Su basıncı	0.18-0.25Mpa
Su tüketimi (kg/h)	1000
yıkama istasyonu	18
Yükleme-Damlama-boşaltma istasyonu	2-2-2
Doldurma hassasiyeti	＜+1MM
Hava basıncı	0.5Mpa
Hava tüketimi	0.3m3/dk
Güç(kw)	4
Ağırlık (kg)	5000
Boyut(L*W*H)	2750*2100*2400mm



Detaylı Görseller

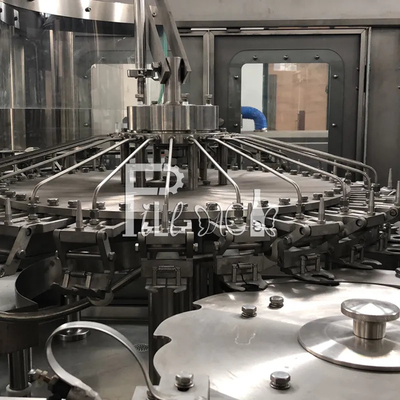

Durulama kısmı

1) Alt çerçeve hariç, transmisyon parçaları ve özel malzemelerden yapılması gereken bazı parçalar.Diğer yedek parçalar 304 paslanmaz çelikten imal edilmiştir.



2) Rulman paslanmaz çelikten, conta EPDM malzemeden ve plastik UMPE'den imal edilmiştir.



3) Kıskaç paslanmaz çelikten yapılmıştır, darboğazın tutulduğu konum da paslanmaz çelikten yapılmıştır, geleneksel kauçuk kıskaçla karşılaştırıldığında çok daha hijyeniktir, dayanıklıdır ve hızlı aşınan parçalar yoktur, darboğazın vida parçaları kauçuk kıskaç tarafından kirlenmekten kaçınabilir.



4) Yüksek verimli püskürtme memesi ile donatılmış kıskaç, şişenin duvarının herhangi bir konumuna gelişebilir ve durulama suyundan tasarruf edebilir.Püskürtme başlığının üzerinde suyun dökülmesini önleyebilecek bir kapak vardır;ve nozulların altında düzenleyici geri dönüşüm yuvası ve geri dönüşüm boruları bulunmaktadır.



5) Durulama süresi 4 saniye garanti edilebilir.



6) Farklı şişe yüksekliklerine uyum sağlamak için döner parçaların yüksekliğini ayarlayarak.



7) Motivasyon, dişli tarafından geçirilen çerçevede tahrik edilen sistemden elde edilir.



8) Durulama suyunun temini solenoid valf ile kontrol edilir.

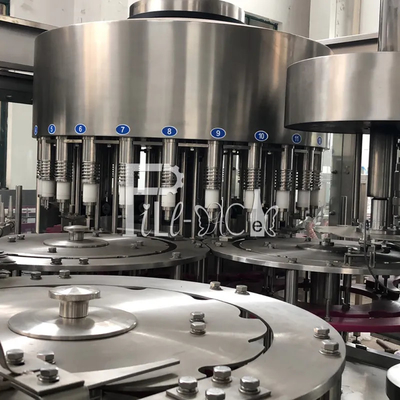

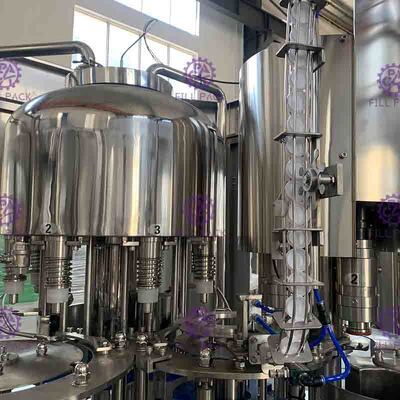

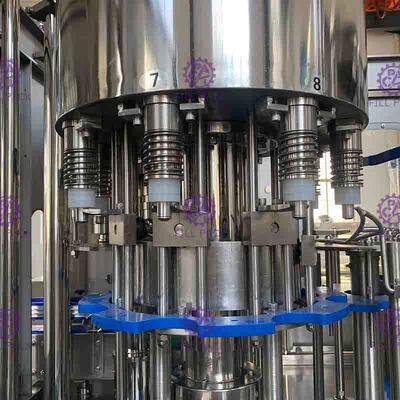

Doldurma Parçası

1) Çevreye doldurma kirliliğini azaltabilen, Almanya'da paslanmaya karşı koruyucu olmayan yatak benimsenmiştir.

2) Döndürme plakası, büyük düz dişli yatak olan SUS AISI304'ten yapılmıştır.

3) Basınçlı mekanik valf, hızlı doldurma hızı, hijyen köşe cebi, birkaç sızdırmazlık parçası ve hassas sıvı seviyesi kontrolü ile gelişmiş yabancı tasarımı sunar.Valfin tamamı 304 paslanmaz çelikten imal edilmiştir.

4) Doldurma sistemi, doldurma vanasını temizlemek için kullanılan boru hattını ve sahte kabı yıkamak için bir CIP sirkülasyon sistemine sahiptir.Bu sistem likit borusunu, likit tankını ve doldurma vanasını vb. etkili bir şekilde temizleyebilir.

5) Bu dolum sistemi otomatik sıcaklık kontrol sistemine sahiptir.

6) Doldurma vanası aşağı hareket edip darboğaza değdiğinde açılır ve dolmaya başlar, doldurma vanası yukarı hareket eder ve dolumu bitince darboğazdan ayrılır.

7) Sıvı kaynağı, sıvı tankını otomatik olarak kontrol etmek için otomatik pnömatik valf manyetik sıvı seviye anahtarını kullanır.

8) Dolgunun motivasyonu şasedeki tahrikli sistemden alınır ve dişli ile geçirilir.

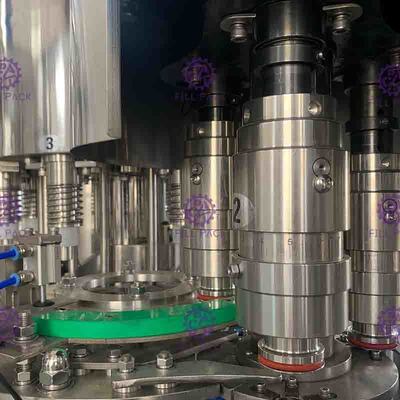

Kapak Parçası

1) Yerleştirme ve kapatma sistemi, yük boşaltma işlevine sahip elektromanyetik kapatma kafaları, kapatma sırasında minimum şişe çarpmasını sağlayın.


2) Vidalama kapağına bir şişe girişi algılama anahtarı yerleştirilmiştir.

3) Şişe yok, kapak yok.

4) Şişe olmadığında otomatik durma.

5) Vidalı kapağın motivasyonu, çerçevedeki tahrikli sistemden alınır ve dişli tarafından geçirilir.
