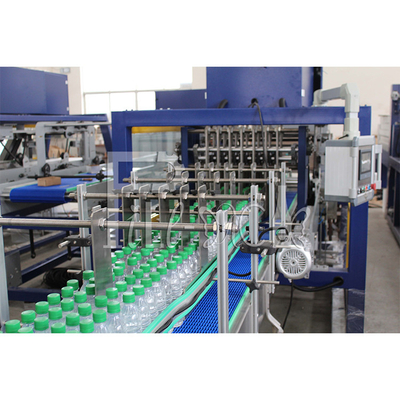

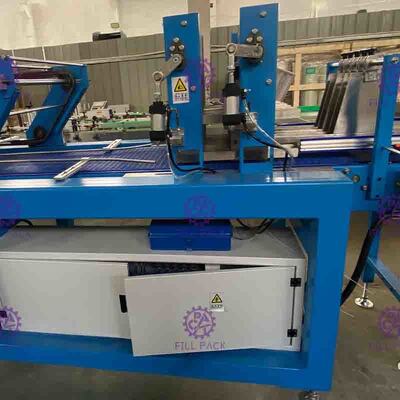

Basılı Filmlerle Plastik Şişe Paketleme Makinesi Çözgü Ekipmanları İçin Tam Otomatik Lineer Shrink Sarıcı
Ürün ayrıntıları:
| Menşe yeri: | Zhangjiagang, ÇİN |
| Marka adı: | FILLPACK |
| Sertifika: | CE/ISO9001 |
| Model numarası: | MBC200 |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 takım |
|---|---|
| Fiyat: | 43000USD |
| Ambalaj bilgileri: | ahşap kasa |
| Teslim süresi: | 25-30 iş günü |
| Ödeme koşulları: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Yetenek temini: | Ayda 20 TAKIM |
|
Detay Bilgi |
|||
| Büzülme filmi malzemesi: | PE | Önerilen büzülme film kalınlığı: | 0,07-0,15 mm |
|---|---|---|---|
| Büzülme tüneli maksimum sıcaklığı: | 180 - 220° ayarlanabilir | Dakikada maksimum çıktı: | 20-25 torba/dk |
| Isıtma büzülme parçası için güç: | 31KW | Tünel için güç: | 4KW |
| standart voltaj: | 380V 3 Faz 50HZ | Bütün bitki boyutu: | 14150*1500*2170mm |
| basınçlı hava tüketimi: | 0,3M3/dk; 0.6-0.8mpa | Ağırlık: | 1500kg |
Ürün Açıklaması
Basılı Filmlerle Şişe Paketleme Makinesi Çözgü Ekipmanları İçin Tam Otomatik Lineer Shrink Sarıcı
Ürün talimatı
● Basit görünüm, güzel, yeni yapı, benzersiz, kolay bakım.

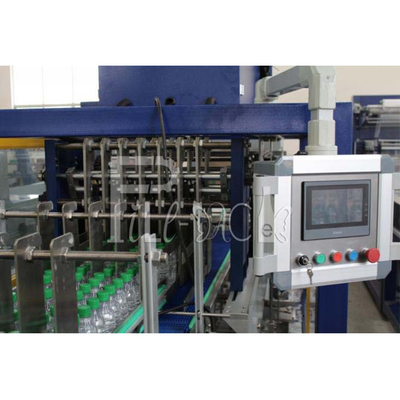

● geniş ekran, İngilizce kullanıcı arayüzü LCD ekranı.
● Pnömatik genişleme desteği film rulosu, filmi hızlı ve hızlı bir şekilde değiştirerek, yalnızca yaklaşık iki dakikalık film için.
● Film gerilimi iletimi, eşit oluşum, kesme filmi kontrolü hassasiyeti, kesme ve düzenlilik.
● ajansların doğru senkronizasyonunu, iletimi ve güvenilirliği sağlamak için gelişmiş servo kontrol teknolojisi.
● ısıtma kutusu yapısı makul, ısı yalıtımı, yüksek sıcaklık kontrol doğruluğu.
● Destekleyici Fransız Schneider, TAYVAN AIRTAC, Güney Kore AUTONICS ;dünyanın en gelişmiş kontrol bileşenleri, iyi donanımlı, durum ve kararlılık.
● ısıl işlem görmüş paslanmaz çelik veya karbon çeliği ve diğer malzemeleri kullanan mekanik transmisyon parçaları;yüzey püskürtme mükemmel kalite, tüm pas geçirmez performans
● Tüm elektrik ve gaz kontrolü, en son uluslararası uygulama standartlarına (CE standardı) uygundur.
● Suni rotasyonlu konveyör cihazı ile elektrik kesildiğinde ürünü kanaldan dışarı doğru ısıtmak kolaydır.
● Hem şeffaf boş filmi hem de basılı film sarma ambalajını destekleyin.
Teknik parametre:
| Büzülme filmi malzemesi | PE |
| Dakikada maksimum çıktı | 20-25 torba/dk |
| Önerilen büzülme film kalınlığı | 0,07-0,15 mm |
| Büzülme tüneli maksimum sıcaklığı | 180 - 220° ayarlanabilir |
| Isıtma büzülme parçası için güç | 31KW |
| Tünel için güç | 4KW |
|

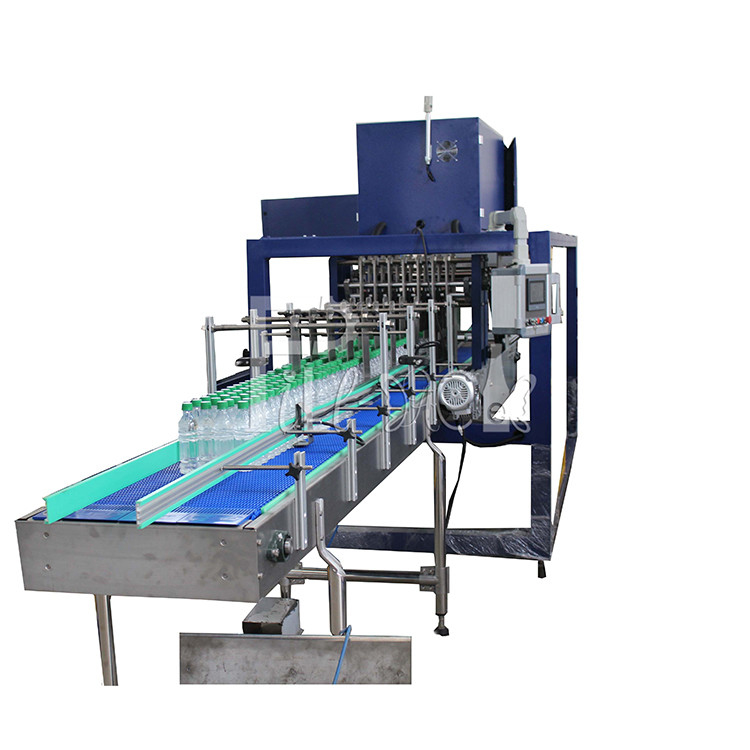

Şişe girişi ve film sarma parçası |
L6300×G1500×Y2100mm |
|

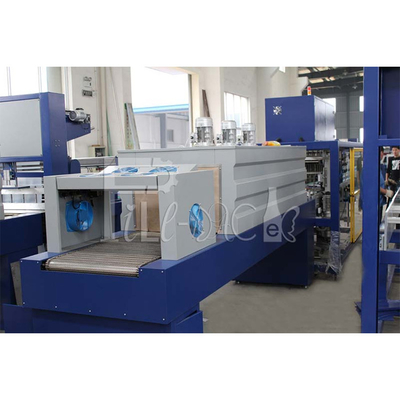

Tünel parçasını daraltın (makaralı konveyör dahil) |
7850×1100×2170mm |
|
basınçlı hava tüketimi |
0.3M3/dak;0.6-0.8mpa |
|
Giriş şişesi taşıma bandı genişliği |
966m |
Önerilen paket tipi:
(1)350/500ML şişe paketi: 4×6, 4×5;550/600ML şişe paketi: 3×4, 3×5.
(2)1L/1,5L şişe paketi: 3×3, 3×4;2L/2,5L şişe paketi: 2×2, 2×3.
(3) Teneke kutularla ilgili olarak, karton tepsi ile paketlemeyi benimsemenizi, düzenli olarak paketlemenizi öneririz.
Açıklama: Minimum destek paketi boyutu: 200*150*100mm;
Maksimum destek paketi boyutu: 420*300*330mm;
Ana yapı ve üretim süreci

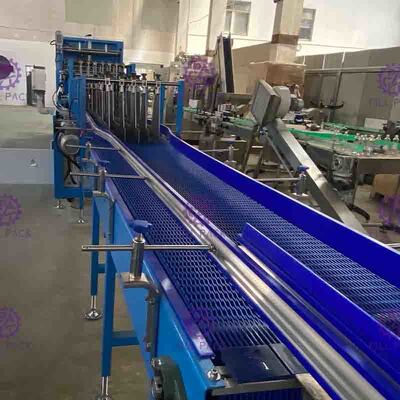

Ana yapı: ekipman, şişe besleme konveyör kısmı, Şişe ayırma kısmı, Film besleme ve sarma kısmı, shrink ısıtma tüneli, fan soğutma kısmı, makaralı konveyör çıkış kısmı ve elektrik kontrol sistemi, pnömatik kontrol parçaları vb.
Üretim süreci:
MBC200 Yüksek hızlı ısıyla daralan paketleme makinesi (baskılı film tipi), paketleme filminin ısıyla büzülme özelliklerine dayanır.Çevrimiçi algılama için fotoelektrik anahtar sensörleri kullanır ve toplanan sinyaller PLC (programlanabilir denetleyici) programları tarafından kontrol edilir ve işlenir.Konveyör bant, sürekli biberonla besleme için kullanılır.Şişe plakası güçlü bir şekilde düzenlenmiştir, servo kontrollü itme şişeleri ve paketlere sarma, ısıtma kanalları büzülme, soğuk hava soğutma ve şekillendirme ve tüm paketleme sürecini tamamlamak için diğer mekanizmalar.
Şartname detayıS:
| HAYIR | İsim | Şartname | adet | Marka | Menşei |
| 1 | 10,4 inç tuş işlem ekranı | 1 takım | Schneider | Fransa | |
| 2 | Servo motor | 5 takım | Schneider | Fransa | |
| 3 | servo denetleyici | 5 takım | Schneider | Fransa | |
| 4 |
fotoelektrik algılama, indüksiyon anahtarı |
5 takım | AUTONICS | Güney Kore | |
| 5 | Pnömatik bileşenler | HAVA TAŞI | TAYVAN | ||
| 6 | Elektrik parçaları | Schneider | Fransa | ||
| 7 | Ana şanzıman yatakları | Harbin | |||
| Ana çalışma yatağı | |||||
| 8 | lineer yatak | Harbin | |||
| 9 | Azaltma tahriki | 4 takım | AUTONICS | Güney Kore | |
| 10 | PCC kontrol sistemi seçimi | Schneider | Fransa | ||
| A | Servo motor | 5 takım | Schneider | Fransa | |
| B | servo denetleyici | 5 takım | Schneider | Fransa | |
| C | 5.7" butonlu operasyon paneli | PP41 tipi | 1 parça | Schneider | Fransa |
| D | Veri yolu arayüzü | RS-232, CAN | 1 parça | Schneider | Fransa |
| e | Giriş ve çıkış modülleri | 6 parça | Schneider | Fransa | |
| 11 |
Konveyör zincir bandı (mühendislik plastikleri) (Her türlü zincir dişlisi, kılavuz tekerlek, ped dahil) yüksek yoğunluklu, yüksek aşınmaya dayanıklı vb. |
DuPont şirket |
Amerika | ||
| 12 |
ısıtma borusu (spiral ısı dağılımı formu) |
24 adet | |||
| 13 | Isıtma fanı 1.1kw | 2 takım | |||
| 14 | Yüksek yalıtım (Sınıf H) | 2 takım | |||
| 15 | Yüksek kaliteli paslanmaz çelik malzeme 924mm × 500mm ile ısıtma ağı |
