Otomatik 4'ü 1 Arada Suyu Dolum Makinesi PET Şişeler Monoblok Hamuru Meyve Granülü
Ürün ayrıntıları:
Menşe yeri: | Zhangjiagang, Çin |
Marka adı: | FILLPACK |
Sertifika: | CE/ISO9001 |
Model numarası: | 12-12-12-5/18-18-18-6 |
Ödeme & teslimat koşulları:
Min sipariş miktarı: | 1 takım |
---|---|
Fiyat: | 28500USD |
Ambalaj bilgileri: | ahşap kasa |
Teslim süresi: | Mevduat Sonrası 25 İş Günü |
Ödeme koşulları: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Yetenek temini: | Ayda 20 Takım |
Detay Bilgi |
|||
Makine Kapasitesi: | 3000-5000BPH | Dolgu malzemesi: | Granül Suyu |
---|---|---|---|
şişe boyutu: | 250-1500ML | Su tüketimi: | 600kg/saat |
Hava basıncı: | 0.6Mpa | Su basıncı: | 0.2Mpa |
Hava tüketimi: | 0,6M3/dak | Malzeme: | SUS304/316 |
Vurgulamak: | Otomatik PET Şişe Suyu Dolum Makinesi,4In1 PET Suyu Dolum Makinesi,1500ML Suyu Dolum Makinesi |
Ürün Açıklaması

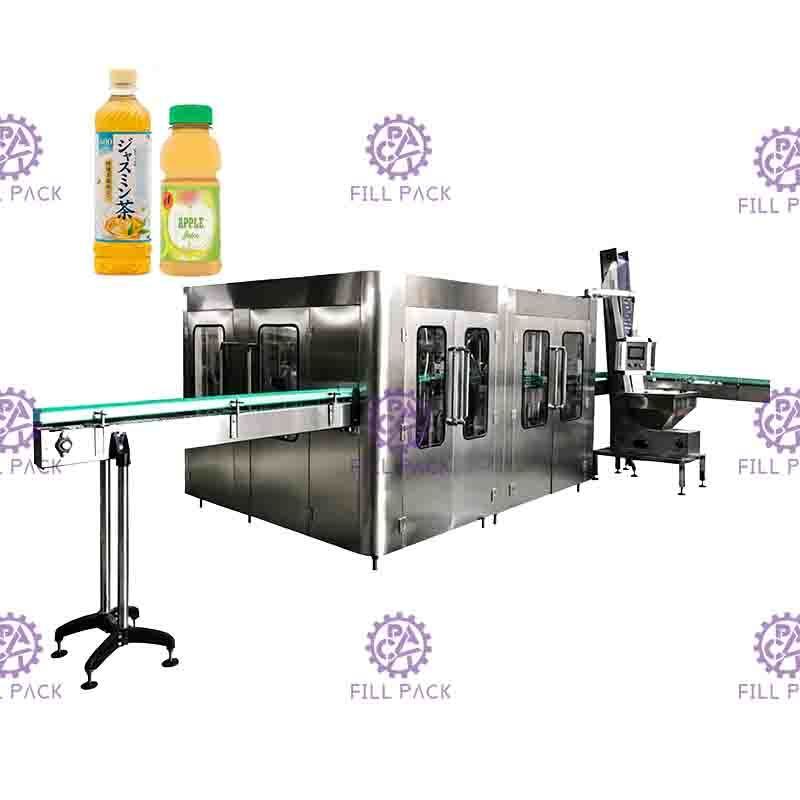

Otomatik 4 1 PET Şişeler Monoblok Hamuru Meyve Granül Suyu Dolum Makinesi İşleme Tesisi Ekipmanları
Ekipman, granül meyve suyu içecekleri üretmek için kullanılır.Temizleme, granül doldurma, meyve suyu doldurma ve kapatma tek bir makinede entegre edilmiştir. Tasarımda Japonya ve Almanya'nın en ileri teknolojisi kullanılmaktadır.Şişe yıkama işleminde bahar krampları kullanılır.
Boş şişeler taşıma rayı boyunca 180° döndürülebilir.İki kez iç ve dış yıkama vardır, şişe yıkama verimliliği yüksektir. Yerçekimi sabit sıvı yüzey dolgusu kullanılır.
Doldurma hızlıdır, sıvı miktarı doğru bir şekilde kontrol edilir ve damlama ve sızıntı önlenir. Doldurma valfini kontrol eden yaylı tip sıvı kolu ile doldurma, damlama olmaz.Sıvı kolunun kontrolü kolaydır.Tüm konstrüksiyon SUS304'ten yapılmıştır, Doldurma valfinin içinde ölü köşe yoktur. Vidalı kapak için manyetik tork kullanılır.
Vidalı kapağın gücü kademesiz olarak ayarlanabilir.Vidalı kapağın gücü de sabitlenebilir ve kapaklar zarar görmez, kapak güvenilirdir. Tüm makine, insan-makine arayüzü olarak dokunmatik ekranlı PLC tarafından kontrol edilir.Depolama tankındaki içecek miktarı otomatik olarak kontrol edilebilir.
Şişe olmadığında doldurma ve kapatma işlemi otomatik olarak durdurulacaktır.Şişeler yanlış sıkıldığında veya kapak bulunmadığında makine otomatik olarak durdurulabilir. Çalışma hızını uykusuz bir şekilde ayarlamak için frekans değiştirme teknolojisi kullanılmaktadır.Üretim kapasitesi dijital olarak görüntülenebilir ve uygun şekilde ayarlanabilir.
Ana işletim süreci:
Kapak, kapak vincinin üzerine yerleştirilir, kapak, titreşimli kapağa vinç tarafından taşınır, dolum makinesi girişindeki şişe, konveyör tarafından sırayla yıkama, doldurma, kapatma üç parçaya gönderilir.
Şişedeki metal parçaların tamamı elektrolize edilir ve doldurma valfi sıcak doldurulur.Kapak, şişenin şekline ve kapağın şekline göre bir kapak veya kapak ile işlenir.

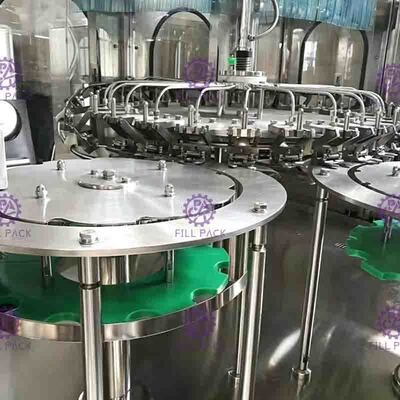

Yıkama parçası
1) Alt iskelet, şanzıman parçaları ve özel malzemelerden yapılması gereken bazı parçalar hariç.Diğer yedek parçalar 304 paslanmaz çelikten imal edilmiştir.
2) Makaralı rulman paslanmaz çelikten, sızdırmazlık halkası EPDM malzemeden ve plastik UMPE'den yapılmıştır.
3) Tutucu paslanmaz çelikten yapılmıştır, darboğazın tutulduğu konum da geleneksel kauçuk tutucuya kıyasla paslanmaz çelikten yapılmıştır, çok hijyen, dayanıklıdır ve hızlı aşınma parçaları yoktur, darboğazın vida parçaları lastik tutucu tarafından kirlenmeyi önleyebilir.
4) Yüksek verimli püskürtme nozulu ile donatılmış tutucu, şişenin iç duvarının herhangi bir pozisyonuna gelişebilir ve durulama suyundan tasarruf edebilir.Püskürtme memesinin üzerinde su dökülmesini önleyen bir kapak vardır;ve nozulların altında düzenleyici geri dönüşüm yuvası ve geri dönüşüm boruları vardır.
5) Durulama süresi 4 saniye garanti edilebilir.
6) Farklı şişe yüksekliğine uyum sağlamak için döner parçaların yüksekliğini ayarlayarak.
7) Motivasyon, dişli tarafından geçirilen çerçevede tahrik edilen sistemden elde edilir.
8) Durulama suyunun temini solenoid valf ile kontrol edilir.
Granül doldurma parçası
Kam yükseldiğinde, granüller doldurma valfinin ölçüm kabına girer ve beslemeye başlar.Besleme istasyonları ön kameradakilerdir.Kam indirildikten sonra sıvı tankındaki ölçüm kabının besleme ağzı kapatılır.Bir şişenin geçtiği tespit edildiğinde, valf açma silindiri ölçüm kabı üzerindeki valfi açar ve granüller şişeye dökülür.Tersine, şişe algılanmazsa ölçüm kabı valfi açılmayacaktır.Granül, şişe ağzının çapından daha küçüktür.Genellikle 28 ağızlı şişenin maksimum boyutu 15 mm'dir (38 ağızlı şişe daha büyük yapılabilir), ancak granül çapı 20 mm'yi aşamaz.Ölçüm kabı valfi, PTFE veya paslanmaz çelik ayar pedi ile doldurulur.Dahili kapasiteyi ayarlamak için bunun manuel olarak yapılması gerekir.Ölçüm kabının toplam kapasitesi, müşterinin en büyük ürün hacmine dayanmaktadır.Küçük bir kapasite gerektiğinde, granülün kapasitesini ayarlamak için her bir ölçüm kabına bir ayar pedi eklenir.

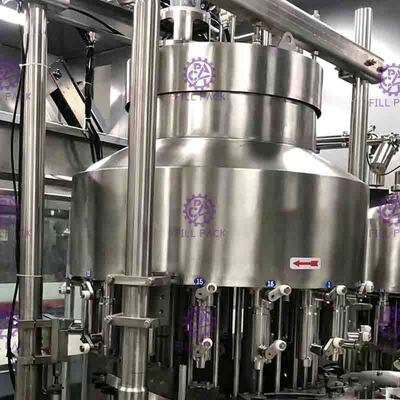

Suyu doldurma kısmı
1) Çevreye doldurma kirliliğini azaltabilen Almanya korozyon önleyici bakım gerektirmeyen yatağı benimsemiştir.
4) Doldurma sistemi, boru hattını yıkamak için bir CIP sirkülasyon sistemine ve doldurma vanasını temizlemek için kullanılan sahte kaplara sahiptir.Bu sistem sıvı borusunu, sıvı tankını ve doldurma vanasını vb. etkin bir şekilde temizleyebilir.

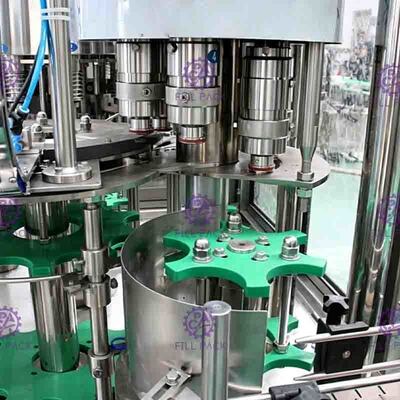

kapatma parçası
4) Kapak düşürme kılavuzuna bir grup fotoelektrik anahtar yerleştirilmiştir.Kılavuzda kapak olmadığında makine duracaktır.5) Vidalı kapağın üzerine bir şişe giriş algılama anahtarı yerleştirilmiştir.
6) Kapak düşürme kılavuzu ile itme kapak plakası arasındaki bağlantıda bir kapak kilit silindiri vardır.Besleme yok, kapak yok.
teknik parametreler
|
||
modeli
|
12-12-12-5
|
18-18-18-6
|
Kapasite (S/H)
|
3000
|
5000-6000
|
Şişe boyutu
|
250-1500ML
|
250-1500ML
|
Su basıncı
|
0.2MPA
|
0.2MPA
|
Su tüketimi (kg/saat)
|
600
|
700
|
yıkama istasyonu
|
12
|
18
|
Dolum hassasiyeti
|
±2mm
|
±2mm
|
Hava basıncı
|
0.6Mpa
|
0.6Mpa
|
Hava tüketimi
|
0.6m3/dak
|
0.6m3/dak
|
Güç (kw)
|
5
|
6.5
|
Ağırlık (kg)
|
3800
|
4300
|
Boyut (U * G * Y)
|
3200*1900*2200mm
|
3800*2100*2200mm
|
Makine Yapısı Tablosu:
dönüştürücü
|
Mitsubishi
|
2.2K
|
Dokunmatik ekran
|
Easyview-Tayvan
|
MT6070
|
PLC
|
Mitsubishi
|
FXIS-20MR
|
Stabilize voltaj beslemesi
|
MingWei-Tayvan
|
S-35-24
|
kontaktör
|
Schinder
|
CJX2-0910
|
Yaklaşma anahtarı
|
otonik
|
PR18-8DN
|
Hava düğmesi
|
Schinder
|
3P-D20
|
|
|
IP-C3
|
