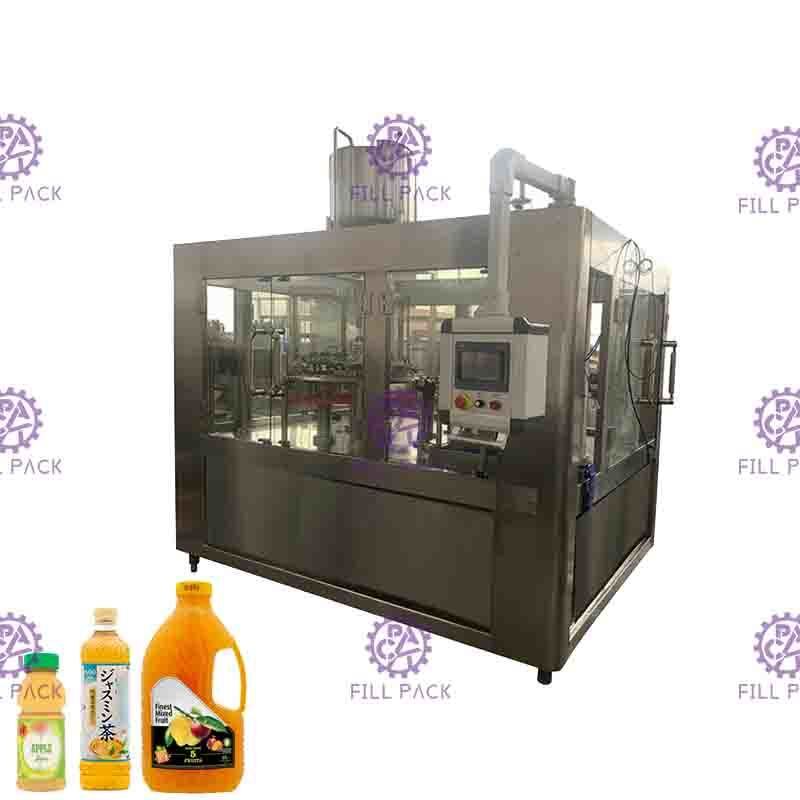

5000BPH Monoblok Otomatik Sıcak Dolum Makinesi Plastik Şişe Meyve Portakal Suyu Dolum Ve Kapatma Makinesi ekipmanları

CGF18-18-6 Otomatik 5000BPH Monoblok 3'ü 1 Arada Plastik Şişe Meyve Portakalmeyve suyu şişesi doldurma ve kapatma makinesi fabrikası

85°C üzerindeki sıcak dolumun amacı antiseptikli meyve suyu içindir. Pastörize meyve suyunu sterilize edilmiş şişelere dolduruyoruz, bu da meyve suyunun doğal lezzetini korumak için daha fazla güvence sağlayacaktır.Şişeler, kapaklar dahil doldurma ve kapatma işlemi 100. Sınıf aseptik odada yapılmalıdır.

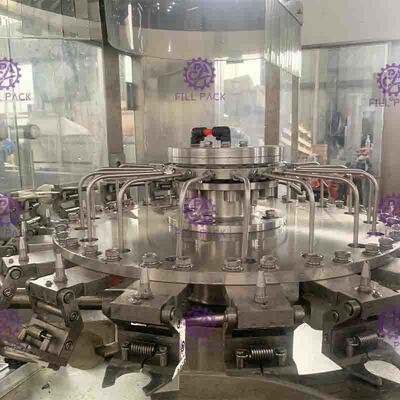

Durulama bölümü

1. Alt çerçeve, şanzıman parçaları ve özel malzemelerden yapılması gereken bazı parçalar hariç. Diğer yedek parçalar paslanmaz çelik 304'ten yapılmıştır.

2. Rulman paslanmaz çelikten, sızdırmazlık halkası EPDM malzemeden ve plastik UMPE'den yapılmıştır.

3. Tutucu paslanmaz çelikten yapılmıştır, şişe boynunu tutan yer de paslanmaz çelikten yapılmıştır, geleneksel kauçuk tutucuya kıyasla çok daha hijyenik, dayanıklı ve hızlı aşınan parçaları yoktur, şişe boynunun vidalı parçaları kauçuk tutucu tarafından kirlenmekten kaçınabilir.

4. Yüksek verimli sprey nozulu ile donatılmış tutucu, şişenin iç duvarının herhangi bir pozisyonuna gelişebilir ve durulama suyundan tasarruf sağlayabilir. Sprey nozülünün üzerinde su dökülmesini önleyen bir kapak vardır; ve nozulların altında geri dönüşüm olukları ve geri dönüşüm boruları bulunmaktadır.

5. Durulama süresi 4 saniye garanti edilebilir.

6. Farklı şişe yüksekliklerine uyum sağlamak için döner parçaların yüksekliğini ayarlayarak

7. Tahrik, dişli ile aktarılan çerçevedeki tahrik sisteminden elde edilir.

8. Durulama suyunun temini solenoid valf ile kontrol edilir.

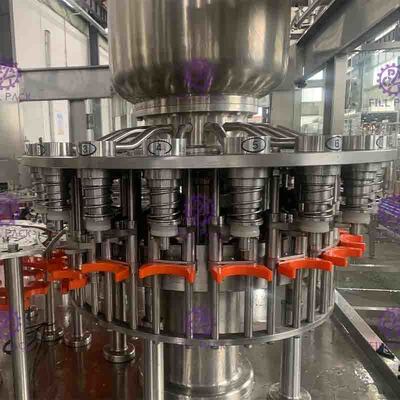

Doldurma bölümü

1) Bu dolum makinesi, yurt dışından getirilen ileri teknolojiyi sindirme ve özümseme temelinde geliştirilmiştir ve uluslararası ileri seviyededir. Esas olarak sıcak içeceklerin doldurulması için kullanılır. Yapısı gelişmiş, performansı istikrarlı, çalışması güvenli, bakımı kolay, üretim verimliliği yüksek ve hız sonsuz olarak ayarlanabilir. Dolum makinesi, küçük ve orta ölçekli içecek fabrikaları için ideal bir seçimdir.

2) Şişeler konveyör ile dolum makinesine alınacaktır, disk plaka her şişeyi tutma mandalı tarafından yakalanacak şekilde çevirecektir, motorun tahrik enerjisiyle, tutma mandalları ana eksen boyunca yukarı ve aşağı hareket edecektir, mandal şişeyi tuttuğunda, şişe ağzını doldurma kafasına sıkıca bastırmak için yukarı çıkacaktır, aynı zamanda, doldurma valfi açılacak ve doldurmaya başlayacaktır, şişe ağzı doldurma kafasından ayrıldığında, doldurma duracaktır.

3) Tüm makine SUS304'ten yapılmıştır. Doldurma kafası ölü açı olmayan yay tipi, damlatma yapmaz. Temizliği ve bakımı kolaydır. Tutma mandalı modeli, aynı şişe boynuna sahip tüm şişeler için uygundur, şişe şeklini ve hacimlerini değiştirmek kolaydır. Doldurma valfi CIP durulama bardakları ile ayarlanmıştır;

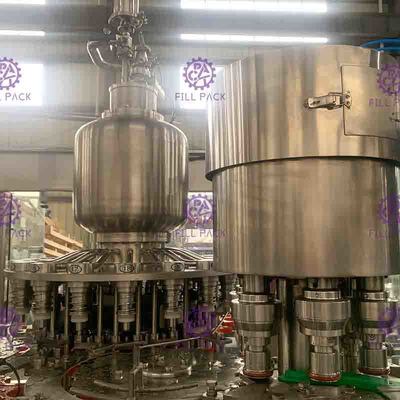

Kapatma bölümü

Bu ünite, 3'ü 1 arada makinenin en yüksek doğruluk derecesine sahiptir, makinenin kararlı çalışması ve ürün kalitesi için önemlidir.

1) Fransa'nın "ZALKIN" adlı en gelişmiş kap kapatma teknolojisini tanıtın. Şanghay İletişim Üniversitesi'nin elektromekanik ve makine mühendisliği enstitüsünden uzmanların yardımıyla başarıyla tasarladık. Örneğin: I) vidalı kapatma kafası kamı (makinenin sabit çalışmasını sağlayabilen ana parçalar), "ZALKIN" teknolojisini benimserken, uzman, dinamikler ve kinematiklere odaklanarak makinenin orijinalliğini ve stabilitesini iyileştirdi. II) Vidalı kapatma kafası (kapatma kalitesini sağlayabilen ana parçalar)

2) Vidalı kapatma kafası çift amaçlı tasarımdır; düz kapak ve spor kapak için uygundur.

3) Ters kapağı çıkarabilen ve ters kapağın geçmesini önleyen cihaz, kap düşürme kılavuzuna yerleştirilmiştir.

4) Kap düşürme kılavuzuna bir grup fotoelektrik anahtar yerleştirilmiştir. Kılavuzda kap yoksa makine duracaktır.

5) Vidalı kapatıcıya bir şişe giriş algılama anahtarı yerleştirilmiştir.

6) Ürün şişe boynu vidalı kısımlarında kaldığında durulamak için geçiş itme tekerleği ve doldurma parçaları arasına hijyenik nozullar yerleştirilmiştir.

7) Kap düşürme kılavuzu ve itme kapak plakası arasındaki bağlantıda bir kap kilitleme silindiri bulunmaktadır. Besleme yoksa kap yok anlamına gelir.

8) Farklı şişe yüksekliklerine uyum sağlamak için döner parçaların yüksekliğini ayarlayarak

9) Vidalı kapatıcının tahriki, çerçevedeki tahrik sisteminden elde edilir ve dişli ile aktarılır.

10) Vidalı kapatıcının ana parçaları dijital kontrol işleme merkezinde işlenir

Elektrikli cihazlar:

parametre
