Sodasız İçecek İçin 3000BPH 2L PET Mineral Dolum Kapatma Etiketleme Makinesi
Ürün ayrıntıları:
Menşe yeri: | Zhangjiagang, Çin |
Marka adı: | FillPack |
Sertifika: | CE / ISO9001 |
Model numarası: | CGF8-8-3 |
Ödeme & teslimat koşulları:
Min sipariş miktarı: | 1 takım |
---|---|
Fiyat: | 11500USD/unit |
Ambalaj bilgileri: | deniz layık ambalaj |
Teslim süresi: | Mevduat Sonrası 25 İş Günü |
Ödeme koşulları: | L/C, D/A, D/P, T/T, , MoneyGram |
Yetenek temini: | ayda 10 takım |
Detay Bilgi |
|||
modeli: | CGF8-8-3 | Kapasite:: | 3000BPH |
---|---|---|---|
Şişe malzemesi:: | plastik | Şişe hacmi:: | 0-2L |
İşlev:: | durulayıcı-dolgu-kapak | Dolgu malzemesi:: | Süt, Su, Meyve Suyu |
Anahtar satış noktaları: | Kullanımı Kolay | Ana bileşenler:: | Motor, Pompa, PLC |
Vurgulamak: | PET dolum kapatma etiketleme makinesi,2L dolum kapatma etiketleme makinesi,3000BPH dolum kapatma ve etiketleme makinesi |
Ürün Açıklaması

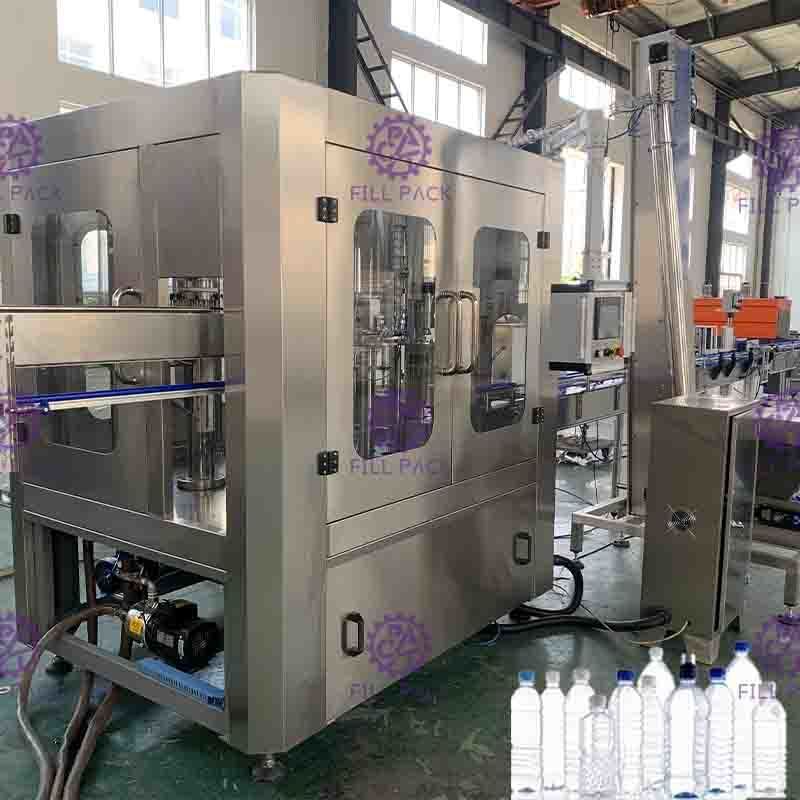

3'ü 1 arada makinede yıkama-doldurma-kapaklama:
Ekipman, paketlenmiş sıcak meyve suyu veya soğuk su sodasız içecek üretiminde kullanılır.
polyester şişeler.Yıkama, doldurma ve kapatma tek bir makinede entegre edilmiştir.
Tasarımda Japonya ve Almanya'nın en ileri teknolojisi kullanılmıştır.Yerçekimi ile sabitlenmiş sıvı yüzey dolgusu kullanılır.Doldurma hızlıdır, sıvı miktarı hassas bir şekilde kontrol edilir ve damlama ve sızıntı önlenir.
Şişe yıkama işleminde bahar krampları kullanılır.Boş şişeler taşıma rayı boyunca 180° döndürülebilir.İki kez iç ve dış yıkama vardır, şişe yıkama verimliliği yüksektir.
Yay tipi sıvı kolu kontrol doldurma valfi ile doldurma, damlama yok.Sıvı kolunun kontrolü kolaydır.Tüm konstrüksiyon SUS304'ten yapılmıştır, Doldurma valfinin içinde ölü köşe yoktur.
Manyetik tork vidalı kapak için kullanılır.Vidalı kapağın gücü kademesiz olarak ayarlanabilir.Vidalı kapağın gücü de sabitlenebilir ve kapaklar zarar görmez, kapatma güvenilirdir.
Özellikle sıcak meyve suyu dolumu sırasında sıcak dolum sıcaklığını korumak için tüm sistemde kapalı elektrikli ısıtma soğuk-ısı tankı bulunmaktadır.Ayrıca soğuk su dolumu için kolay elektrik kesintisi ile ısıtmayı durdurabilir.Birlikte çalışması için ekstra buhar sistemine ihtiyaç duymaz.
Tüm makine, insan-makine arayüzü olarak dokunmatik ekranlı PLC tarafından kontrol edilir.Depolama tankındaki içecek miktarı otomatik olarak kontrol edilebilir.Şişe olmadığında doldurma ve kapatma işlemi otomatik olarak durdurulacaktır.Şişeler yanlış sıkıldığında veya kapak bulunmadığında makine otomatik olarak durdurulabilir.
Çalışma hızını uykusuz bir şekilde ayarlamak için frekans değiştirme teknolojisi kullanılmaktadır.Üretim kapasitesi dijital olarak görüntülenebilir ve uygun şekilde ayarlanabilir.
Hava konveyörü şişe giriş yapısı
1. Şişeyi beslemek için yüksek verimli filtreli hava konveyör sistemini benimseyin, bu dolum makinesinin içini temiz tutabilir
2. Şişe boynunu tüm kursta tutarak ve şişe blok cihazını koruyun.
3.Parametreler:
BoFP malzemesi: SUS304
Yan kılavuz braketi: güçlendirilmiş poliamid Hava motoru malzemesi: metal
Model: F9-1.1 Güç: 1.1KW
Hava akışı: 2000m3/h
Hava basıncı: 1400Pa
Hız: 2480Rpm
Durulama parçası
u Alt şasi, şanzıman parçaları ve özel malzemelerden yapılması gereken bazı parçalar hariç.Diğer yedek parçalar 304 paslanmaz çelikten imal edilmiştir.
u Makaralı rulman paslanmaz çelikten, sızdırmazlık halkası EPDM malzemeden ve plastik UMPE'den yapılmıştır.
- Kıskaç paslanmaz çelikten yapılmıştır, darboğazın tutulduğu konum da paslanmaz çelikten yapılmıştır, geleneksel kauçuk tutucu ile karşılaştırıldığında, çok hijyen, dayanıklıdır ve çabuk aşınan parçalar yoktur, darboğazın vida parçaları önleyebilir lastik tutucu tarafından kirleniyor.
u Yüksek verimli püskürtme nozulu ile donatılmış tutucu, şişenin iç duvarının herhangi bir pozisyonuna gelişebilir ve durulama suyundan tasarruf edebilir.Püskürtme memesinin üzerinde su dökülmesini önleyen bir kapak vardır;ve nozulların altında düzenleyici geri dönüşüm yuvası ve geri dönüşüm boruları vardır.
u Durulama süresi 4 saniye garanti edilebilir.
u Farklı şişe yüksekliklerine uyum sağlamak için döner parçaların yüksekliğini ayarlayarak
u Motivasyon, dişli tarafından geçirilen çerçevede tahrik edilen sistemden elde edilir.
u Durulama suyunun temini solenoid valf ile kontrol edilir.

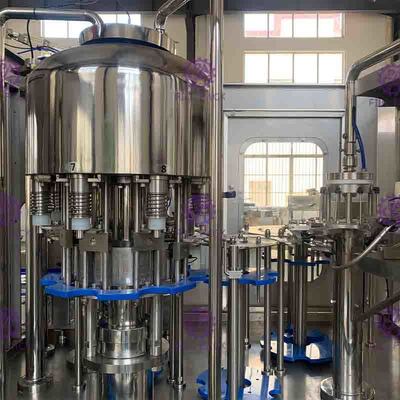

Doldurma parçası
1) Çevreye doldurma kirliliğini azaltabilen Almanya korozyon önleyici bakım gerektirmeyen yatağı benimsemiştir.
2) Döndürme plakası SUS AISI304, büyük yassı dişli yataktan yapılmıştır.

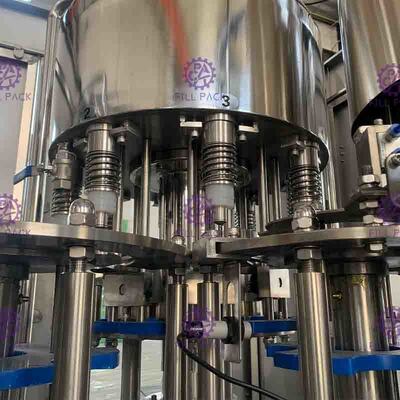

3) Basınçlı mekanik valf, hızlı doldurma hızı, hijyen köşe cebi, birkaç sızdırmazlık parçası ve hassas sıvı seviyesi kontrolü ile gelişmiş yabancı tasarımı tanıtmaktadır.Tüm valf 304 paslanmaz çelikten yapılmıştır.
4) Dolum sistemi, boru hattını yıkamak için bir CIP sirkülasyon sistemine ve doldurma vanasını temizlemek için kullanılan sahte kaplara sahiptir.Bu sistem sıvı borusunu, sıvı deposunu ve doldurma vanasını vb. etkin bir şekilde temizleyebilir.
5) Bu dolum sistemi otomatik sıcaklık kontrol sistemine sahiptir.
6) Doldurma vanası aşağı doğru hareket edip darboğaza değdiğinde açılır ve doldurmaya başlar, doldurma vanası yukarı doğru hareket eder ve doldurmayı bitirdiğinde darboğazı terk eder.
7) Sıvı kaynağı, sıvı tankını otomatik olarak kontrol etmek için otomatik pnömatik valf manyetik sıvı seviye anahtarını kullanır.
8) Dolgunun motivasyonu, çerçevedeki tahrikli sistemden türetilir ve dişli ile geçirilir.
kapatma parçası
Bu ünite 3'ü 1 arada makinenin en yüksek doğruluk derecesidir, makinenin stabil çalışması ve ürün kalitesi için önemlidir.
Vidalama kapağının özellikleri aşağıdaki gibidir:
1) Vidalı kapak başlığı (kapama kalitesini garanti eden ana parçalar), uzman manyetik çeliğin tasarımını iyileştirir, bu iyileştirme kusurlu kapak oranını daha iyi azaltabilir ve vidalama torkunun ayarlanması ve ayarlanması kolay geleneksel karakter kapak başlığı.
2) Vidalı kapak başlığı çift amaçlı tasarımdır;düz şapka ve spor şapka için uygundur.
3) Ters kapağı çıkarabilen ve ters kapağın geçmesini önleyen cihaz kapak düşürme kılavuzuna yerleştirilmiştir.Kapak yükleme sistemi ile geçiş.
4) Kapak düşürme kılavuzuna bir grup fotoelektrik anahtar yerleştirilmiştir.Kılavuzda kapak olmadığında makine duracaktır.
5) Vidalı kapağın üzerine bir şişe giriş algılama anahtarı yerleştirilmiştir.
6) Kapak düşürme kılavuzu ile itme kapak plakası arasındaki bağlantıda bir kapak kilit silindiri vardır.Besleme yok, kapak yok.
8) Farklı şişe yüksekliğine uyum sağlamak için döner parçaların yüksekliğini ayarlayarak.
9) Vidalı kapağın motivasyonu, çerçevedeki tahrikli sistemden türetilir ve dişli ile geçirilir.
10) Vidalama kapağının ana parçaları, dijital kontrol işleme merkezi tarafından işlenir.
Elektrik aparatı:
dönüştürücü | Mitsubishi | 2.2K |
Dokunmatik ekran | Easyview-Tayvan | MT6070 |
PLC | Mitsubishi | FXIS-20MR |
Stabilize voltaj beslemesi | MingWei-Tayvan | S-35-24 |
kontaktör | Schinder | CJX2-0910 |
Yaklaşma anahtarı | otonik | PR18-8DN |
Hava düğmesi | Schinder | 3P-D20 |
IP-C3 |
Elektrik derecelendirme gücü:
Ana motor | 1.5KW |
Hava konveyörü üfleyici | 1.1KW |
Durulama pompası | 0.37KW |
Dolum pompası | 0,55KW |
Kapak sıralama motoru | 0.22KW |
Bantlı konveyör motoru | 0.37KW |
TOPLAM | 4.11KW |
modeli | KGF 8-8-3 |
Kapasite(B/H)(500ml) | 2000-3000 |
Şişe boyutu | Boyun:φ20-50mm;Yükseklik:150-320mm |
Su basıncı | 0.18-0.25Mpa |
Su tüketimi (kg/saat) | 1000 |
yıkama istasyonu | 2 |
Damlama istasyonu | 2 |
Dolum hassasiyeti | <+1MM |
Hava basıncı | 0.4Mpa |
Hava tüketimi (m³/dk) | 0,3 |
Güç (kw) | 4 |
Ağırlık (kg) | 1500 |
Boyut(U*G*Y)(mm) | 1800*1500* 2300 |
durulama parçası |
doldurma parçası |
kapatma parçası |
