QGF - 600 5 Galon Su Dolum Makinesi Maden Suyu Dolum Sistemi

Açıklamalar:

1.1, Otomatik Kapak Çıkarıcı

Bu makine silindirle çalışır, PLC ile kontrol edilir; Varil kontrolü ile otomatik çalışma;

Kapak çıkarma başlığı pençe cihazı ve silindirden oluşur, kapak çıkarma başlığı yukarı ve aşağı hareket edebilir, pençe cihazı farklı kapaklara uyacak şekilde hafifçe ayarlanabilir.

Galon şişe makineye girdiğinde, kapak çıkarma başlığı aşağı iner ve pençe cihazı varil kapağını sıkıca tutar, ardından kapakları çıkarmak için varili kaldırır; Kapaklar çıkarıldığında, kompresör havası kapakları kap hunisine üfler, ardından müşterinin kendi tutucusuna düşer;

Pençe basıncı kapakları korumak için ayarlanır;

Boyut: 650*800*1600mm

Ağırlık: 100kg

1.2, Fırçalı Dış Şişe Yıkama Makinesi

Su sızıntısını durdurmak için makine tamamen kapatılmıştır, galon şişeler yıkama pozisyonuna gönderildiğinde, silindir 3 şişeyi durdurur ve fırçalar ve sabitleme çubuğu ile sabitler, su pompalanır ve şişe gövdesine püskürtülür, şişe fırçalarla birlikte döner; Şişeler fırçalar ve su fonksiyonu ile temizlenecektir;

Hava kompresörü gerekmez, üretim ve bakım için kolaydır;

Parametreler:

Fırça adedi: 4 adet*2

Boyut: 2000*1200*1750mm

Ağırlık: 800kg

Güç: pompa 0.37+motorlar 0.75*2=1.87KW

Geri dönüşüm su tankı boyutu: 600*550*550mm

Bileşenler:

PLC: Mitsubishi

Silindir: AIRTAC

Hava anahtarı-Kontaktör-Röle: Schneider

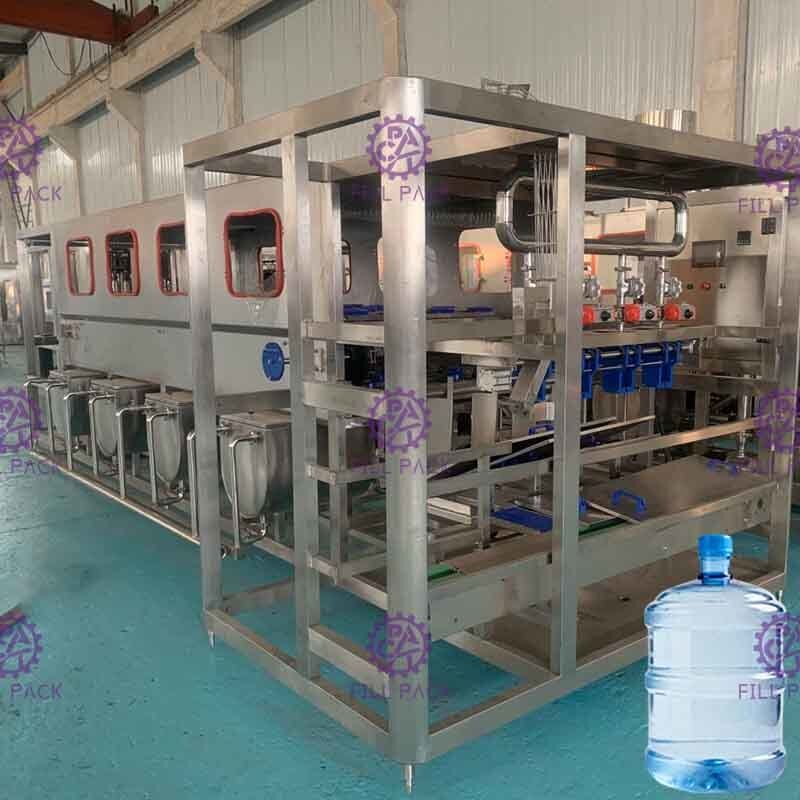

1.3, Yıkama/Doldurma/Kapaklama Makinesi otomatik şişe yüklemeli

Makine yıkama, doldurma ve kapaklamayı bir arada entegre eder. Varil su üretimi için ideal bir makinedir. Tüm makine paslanmaz çelik 304 kullanır, paslanmaya karşı dayanıklıdır, kolayca temizlenebilir. Ana elektrikli parçalar markalıdır. Hava kanalı sistemi Air TAC marka ürün kullanır. Makine kompakt yapıya sahiptir, küçük bir yer kaplar, çalışma verimliliği yüksektir. Kontrol için sadece 2 operatör gerekir, fabrika için iyi bir seçimdir.

Makine kurulumu için zemine vida gerekmez, kutu çıkarıldıktan sonra makineyi düz zemine yerleştirin, ardından stand yüksekliğini ayarlayın ve tüm stand basıncını ortalama olarak ayarlayın. Makine iyi kurulduktan sonra su borusu, drenaj borusu ve güç, hava gücü ile bağlanır.

Çalışma süreci:

Varil doldurma ünitesi 3 adıma ayrılabilir: yıkama, doldurma ve kapaklama, toplam 12 çalışma istasyonu, çalışma süreci aşağıdaki gibidir:

Boş varil ağzını varil yuvasına yerleştirin, boş varil baş aşağı durumda yıkanacaktır, varil yerleştirme için 2 çalışma istasyonu.

Yıkama süreci 3 adıma ayrılacaktır: 1, tiyomersal yıkama, 4 çalışma pozisyonu; 2, temiz su yıkama, 4 çalışma pozisyonu. Her yıkama adımı 8S olarak ayarlanır, yıkamadan sonra damlama için 10S olacaktır.

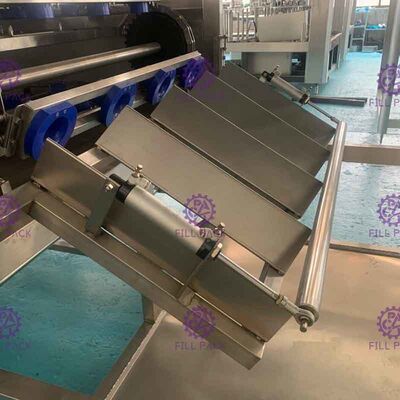

Yıkanan varil, geçiş zinciri aracılığıyla 45 derece aşağı hareket edecek ve geçiş zincirinden geçerek varil kaldırma silindiri ile 45 derece dönerek doldurma pozisyonuna gelecektir.

Doldurma valfi silindir tarafından varile yerleştirilecek ve doldurmaya başlayacaktır, doldurma süresi PLC tarafından kontrol edilir ve doldurma süresi kontrol paneli tarafından doldurma sıvı yüzeyine göre ayarlanabilir. Doldurmadan sonra, ekstra su otomatik havalandırma ile saf su tankına geri dönecektir, bu su tüketimini azaltabilir. (su tankı dahil değildir)

Doldurma işlemi bittikten sonra, doldurulmuş varil varil durdurma silindiri tarafından kapaklama pozisyonuna itilecektir, tüm işlem şimdiye kadar tamamlanmıştır.

Parametreler:

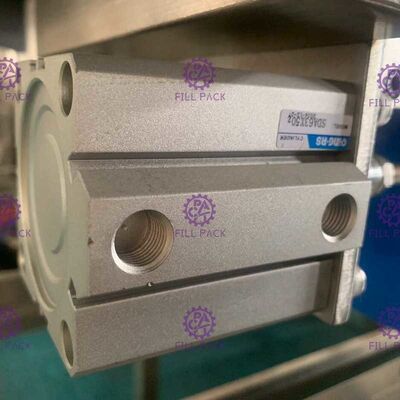

Silindir: Air tech-Tayvan

Manyetik valf: Air tech-Tayvan

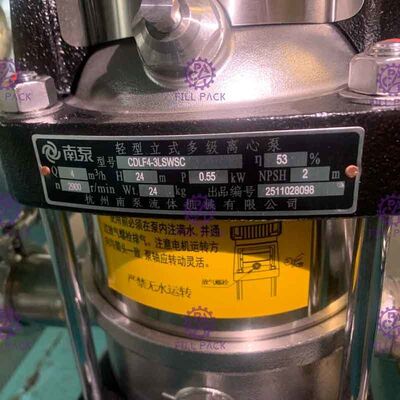

Yükseltme pompası-doldurma pompası: Nanfang

PLC: Mitsubishi Japon

Güç: 1.5KW

Boyut: 6000*1800*1800mm

Ağırlık: 1000kg

1.4, Isıyla Daralan Makine

Buhar üretmek için elektrikli kazan ve varil kapağı filmi için özel daraltma tüneli dahil olmak üzere tam SUS304 yapı;

Güç: 20KW

Boyut: 800*600*1200mm

Ağırlık: 100kg

1.4, Kontrol ışığı

Güç: 0.09KW

Boyut: 1000*100*450MM

Ağırlık: 10kg

Ödeme:

Görüldüğünde %100 geri dönülmez-devredilemez L/C veya PI'ye karşı %30 TT, teslimattan önce %70 TT

Teslimat:

L/C alındıktan sonra 25-35 iş günü;
