Otomatik Cam Şişe Bira Dolum Makinesi 3'ü 1 Arada Durulama Dolum Kapak Kapatma Makinesi
Hızlı Detay:
İsim:Otomatik Cam Şişe Bira Dolum Makinesi 3'ü 1 Arada Durulama Dolum Kapak Kapatma Makinesi
Malzeme:Gıda aşaması paslanmaz çelik
Kontrol:PLC ve dokunmatik ekran kontrolü
Kapasite:6000-8000bph
Uygun Şişe:Cam şişe
Şişe Hacmi:0.25-2.5L
Boyut:Siparişe göre
İşlev:Yıkama doldurma kapağı 3'ü 1 arada
Teknoloji:Almanya ve Japonya
Sağlanan satış sonrası servis:Yurtdışındaki makinelere hizmet verecek mühendisler mevcuttur.
Tanım:
Şişe durulama kısmı
Bu parça, kaldırma cihazı, ana iletim cihazı, sabit çerçeve, kelepçe cihazı, dağıtıcı ve açık kelepçe kamları ve ters dönüş kamları vb.'den oluşur.
Kaldırma cihazı, döner tablaların ve makine kelepçelerinin yüksekliğini şişe yüksekliğine uyacak şekilde ayarlamak için kullanılır. Gücü kaldırma kolundan gelir. Kol, döner tablaların kaldırılmasını gerçekleştirmek için tahrik vidasının dönüşünü döndürür.
Kelepçe döner tabla ile yıldız çarkına döndüğünde, kelepçenin ortasına şişe koyun, kelepçe kamını açın, klips tırnağını kapatın ve darboğazı döner kelepçeyle klipsleyin. Döner tablalar döndüğünde, kelepçe parçaları ters dönüş kamıyla dönecek, kılavuz kamlar ters dönüş kamı etrafında dönecek ve şişe ağzı yukarıdan aşağıya gelene ve doğrudan püskürtme nozülüne bakana kadar darboğazı 180 dereceye çevirecektir, ardından püskürtme nozülündeki temiz su şişenin içini püskürtür ve yıkar, Boşaltın, 180 derece aşağı dönün ve ardından yıldız çarktan dışarı çıkın.

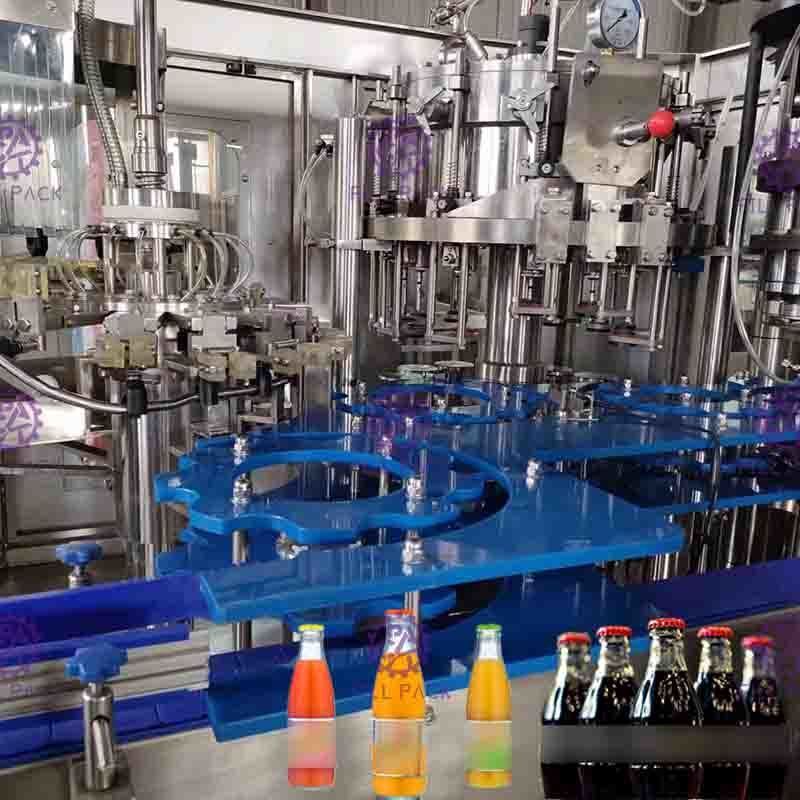

Dolum kısmı
Bu otomatik cam şişe bira dolum makinası bira özelliğine göre özel olarak tasarlanmış olup dolum kısmı iki kat ön tahliye olacak şekilde tasarlanmıştır.
Doldurma kısmı ana sıvı borusu, döner silindir yatak tabanı, doldurma silindiri dayanak halkası, şarap veya gazlı içecek deposu, doldurma valfi, doldurma silindiri borusu, kontrol döngüsü cihazı, yükselen cihaz, distribütör, yükseklik ayarlama kontrolü, uyarıcı kabarcık kolu, vakum sistemi vb.'den oluşur.
A. İlk Vakumlama
Şişedeki Vakum valfi sapını açın ve bir yol oluşturan vakum kanallarını açın. Şişenin içindeki hava bu kanaldan şişeden dışarı atılacak, şişenin içinde bir vakum oluşacaktır. Sabit süreye ulaşıldığında Vakum valfi kapatılır ve işlem tamamlanır.
B. Gaz enjeksiyonu
Doldurma vanasını açın, şişe ile gaz kanalı arasında bir yol oluşur. Şarap tankındaki gaz basıncı bira tankı basıncına eşit oluncaya kadar bu kanaldan şişeye gaz doldurulur.
C. İkinci vakumlama
Şişelere gaz enjeksiyonundan sonra, şişe boynunun üst kısmında çok az hava yoğunlaşacaktır. İkinci vakumlamayla, kalan havanın bu kısmı çıkarılacak ve doldurma işi için daha iyi olan hafif bir vakum durumu oluşturulacaktır.
D. Bira doldurma
Sıvı vanasını açın ve şişe ile bira tankı arasında bir yol oluşturun, malzeme bu kanaldan şişeye beslenecek, aynı zamanda şişedeki CO2 hava geri borusu aracılığıyla aynı hızda bira tankına geri dönecektir. Şişe conta malzemesindeki sıkıştırılmış CO2, şişedeki malzeme hava geri borusu üzerinde yükselene ve basınç dengesi oluşturana kadar akmaya devam eder
e. Vanayı kapat
Şişe doldurma işlemi uzun süre tamamlandıktan sonra, likör vanalarını ve hava doldurma vanalarını kapatın, şarap tankı ile şişe arasındaki kanalı kesin.
F. Hava tahliyesi
Tahliye vanalarını açın ve şişe ile hava arasında bir yol oluşturun. Şişedeki basınç bu kanaldan boşalacak ve şişe dolum parçalarından ayrılana kadar tahliye tamamlanmayacaktır.
G. Kalan sıvıyı üfleyin
Doldurma parçaları şişeleme ve şişeleme yıldız çarkı arasına yerleştiğinde, gaz doldurma vanalarını açın ve sabit süreye ulaştıktan sonra kapatın. Böylece şişedeki gaz kalan sıvıyı üfleyecektir.
Kapatma kısmı
Kapak kapatma makinesi, kapak tutucu, kapak kızağı, kapak üst kısmı, kapak alt kısmı, yükseltici parça ve dönme önleyici kolondan oluşur.
Kapatma nozulunun yukarı ve aşağı hareketi, sabit olan kapatma kamı tarafından tahrik edilir. Vidalı veya taçlı kapaklar (bir makine yalnızca bir tür kapatma parçasına sahip olabilir), kapak kabındaki bir karıştırıcı tarafından kapak kızağına gönderilir ve ardından kapak kapatma nozülünün kapatma kalıbına kaydırılır. Kapatma nozulu güçle tahrik edilir ve daire şeklinde hareket eder. Kapak kapatma başlığı, kapatmanın her dairesinde bir kez yukarıya ve aşağıya doğru hareket edecektir. Kapak kapatma makinesinin üst sabit kısmına yerleştirilen kam, kapak kapatma ağzının yukarı ve aşağı hareketini kontrol eder.
Şişe dolum makinasından iletildikten sonra kapaklama nozulları şişe kapağı ile beslenmektedir. Kapatma nozülleri, kam kılavuzu tarafından tahrik edilen kapatma platformunun altındaki şişeyi, ardından sönümleme halkasının yardımıyla şişe kapağını aşağıya doğru hareket ettirir.
Özellikler:
| Modeli |
DCGF12-12-4 |
DCGF 18-18-6 |
DCGF 24-24-8 |
DCGF G32-32-10 |
| Üretim B/H(600ml) |
3000-4000 |
4000-6000 |
6000-8000 |
8000-12000 |
| Şişe standardı |
Boyun: φ50-100mm Yükseklik:150-320mm |
| Yıkama şişesinin su basıncı |
0.18-0.25Mpa |
| Şişe yıkamak için su tüketimi (kg/saat) |
1300 |
2000 |
3000 |
4000 |
| Püskürtme konumu |
4 |
7 |
10 |
14 |
| Damlayan şişe konumu |
3 |
5 |
8 |
10 |
| Dosyalama hassasiyeti |
+5 milyon |
| Gaz kaynağı basıncı |
0.4Mpa |
| Gaz tüketimi(m³/dak) |
0,3 |
0,4 |
0,5 |
0,7 |
| Toplam güç(KW) |
4.2 |
4.5 |
5 |
6.2 |
| Toplam ağırlık (T) |
2 |
2.5 |
3 |
4 |
| Boyut (U*G*Y)mm |
2100*1600*2100 |
2500*1750*2100 |
2700*2100*2100 |
3500*2100*2100 |
Rekabet Avantajı:
1. Tüm sistem için bir yıl garanti
2. Ücretsiz ekipman kurulumu ve hata ayıklama
3. Bir yıl sonra, makinenin bakımında size yardımcı olabiliriz ve aksesuarlar yalnızca tek bir maliyet fiyatıyla sağlanır.
4. Her 3 yılda bir, makinenin ücretsiz (İşçilik) revizyonuna yardımcı olabiliriz.
5. Staj hizmeti sağlayabiliriz ve operatör ve tamirciyi eğitmenize yardımcı olabiliriz
6. Ücretsiz üretim teknolojisi ve süreç konfigürasyonu
7. Üretim hattını, atölyeyi tasarlamanıza ve anahtar teslimi proje sağlamanıza yardımcı olabiliriz
